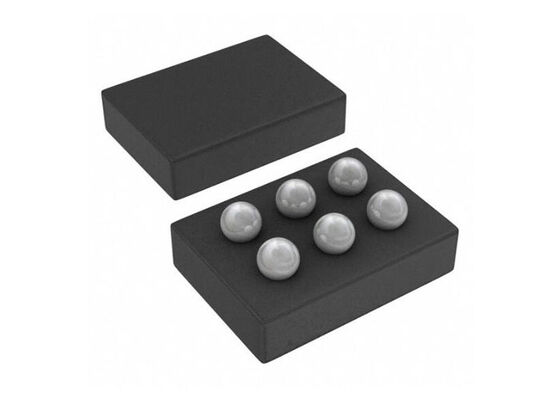

LMG1020YFFR Integrated Circuit Chip Single Channel Low-Side Gate Driver DSBGA6
LMG1020YFFR adalah driver sisi rendah tunggal, yang dirancang khusus untuk menggerakkan GaN FET dan MOSFET tingkat logika dalam aplikasi berkecepatan tinggi termasuk LiDAR, sistem time-of-flight, pengenalan wajah, dan berbagai konverter daya yang memerlukan driver sisi rendah.
Ikhtisar Produk
Kesederhanaan desain LMG1020YFFR memungkinkan penundaan propagasi yang sangat cepat yaitu 2,5 nanodetik dan lebar pulsa minimum 1 nanodetik. Kekuatan penggerak dapat disesuaikan secara independen untuk tepi pull-up dan pull-down dengan menghubungkan resistor eksternal antara gerbang dan OUTH dan OUTL, masing-masing.
Spesifikasi Teknis
| Parameter |
Nilai |
| Konfigurasi yang Digunakan |
Sisi Rendah |
| Tipe Saluran |
Tunggal |
| Jumlah Driver |
1 |
| Tipe Gerbang |
MOSFET (N-Channel, P-Channel) |
| Tegangan - Catu Daya |
4.75V ~ 5.25V |
| Tegangan Logika - VIL, VIH |
1.8V, 1.7V |
| Arus - Output Puncak (Sumber, Tenggelam) |
7A, 5A |
| Tipe Input |
Inverting, Non-Inverting |
| Waktu Naik / Turun (Typ) |
375ps, 350ps |
| Suhu Operasi |
-40°C ~ 125°C (TJ) |
| Tipe Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
6-UFBGA, DSBGA |
| Paket Perangkat Pemasok |
6-DSBGA |
Fitur Utama
- Driver Gerbang Ultra-Cepat Sisi Rendah untuk GaN dan Silicon FET
- Lebar Pulsa Input Minimum 1 ns
- Operasi Hingga 60 MHz
- Penundaan Propagasi Tipikal 2,5 ns, Maksimum 4,5 ns
- Waktu Naik dan Turun Tipikal 400 ps
- Arus Sumber Puncak 7-A dan Arus Tenggelam Puncak 5-A
- Tegangan Catu Daya 5-V
- Perlindungan UVLO dan Suhu Berlebih
Aplikasi
- Sistem LiDAR
- Driver Laser Time-of-Flight
- Sistem Pengenalan Wajah
- Pengisi Daya Nirkabel Kelas-E
- Konverter Daya Resonan VHF
- Penyearah Sinkron Berbasis GaN
- Perangkat Augmented Reality
