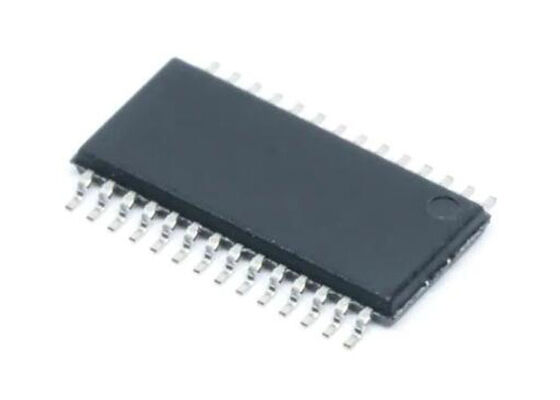

DRV8313PWPR Integrated Circuit Chip
3-Phase Half Bridge Motor Driver IC dalam Paket HTSSOP28
Ringkasan Produk
DRV8313PWPR menyediakan tiga driver setengah H-bridge yang dapat dikendalikan secara individual yang dirancang untuk aplikasi motor DC tanpa sikat tiga fase. IC serbaguna ini juga dapat menggerakkan solenoid atau beban lainnya,dengan setiap saluran output yang menampilkan MOSFET daya N-channel dalam konfigurasi jembatan 1/2-H dan terminal darat khusus untuk deteksi arus eksternal independen.
Spesifikasi Teknis
| Fungsi |
Driver - sepenuhnya terintegrasi, kontrol dan tahap daya |
| Konfigurasi output |
Setengah Jembatan (3) |
| Antarmuka |
Sejalan |
| Teknologi |
MOSFET daya |
| Aplikasi |
Tujuan Umum |
| Tegangan - Pasokan |
8V ~ 60V |
| Tegangan - Beban |
8V ~ 60V |
| Suhu operasi |
-40°C ~ 150°C (TJ) |
| Tipe pemasangan |
Permukaan Gunung |
| Paket / Kasus |
28-PowerTSSOP (0,173", lebar 4,40mm) |
| Paket Perangkat Pemasok |
28-HTSSOP |
Fitur Utama
- Triple 1/2-H Bridge Driver IC untuk 3-Phase Brushless DC Motors, Solenoid, dan Brushed DC Motors
- Kapasitas Drive arus tinggi: 2,5-A puncak
- Resistensi ON MOSFET rendah
- Kontrol Jembatan 1/2 H yang independen
- Comparator yang tidak terikat untuk batas arus atau fungsi lain
- Dibangun dalam 3.3-V 10-mA LDO Regulator
- Kisaran tegangan pasokan operasi 8-V hingga 60-V
- Mode Tidur untuk Operasi Standby
- Paket kecil dan jejak: 28-Pin HTSSOP (PowerPADTM Paket)
Aplikasi
Kamera Gimbal, HVAC Motor, Mesin Otomatisasi Kantor, Otomatisasi Pabrik dan Robotika
