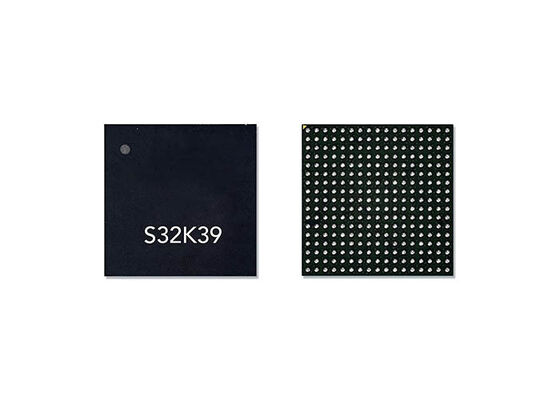

S32K396EHT1MJBS Microcontroller MCU
320MHz ARM Cortex M7 Mikrokontroler untuk Aplikasi Elektrifikasi
Ringkasan Produk
S32K396EHT1MJBS adalah mikrokontroler khusus yang dirancang khusus untuk aplikasi kendaraan listrik (EV), memberikan kombinasi kinerja, integrasi, jaringan,keamanan, dan kemampuan keamanan fungsional.
Kemampuan Utama
Mikrokontroler ini menyediakan daya komputasi yang cukup untuk mengontrol hingga satu motor enam fase atau dua motor tiga fase menggunakan lebih dari 200 kHz loop kontrol,sementara sekaligus meng-host algoritma AI/ML atau aplikasi pemantauan lainnya. It supports remote smart actuation applications through Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs with ASIL D software resolver and analog integration.
Spesifikasi Teknis
| Seri | S32K396 |
| Gaya pemasangan | SMD/SMT |
| Paket / Kasus | BGA-289 |
| Inti | ARM Cortex M7 |
| Ukuran Memori Program | 6 MB |
| Lebar Bus Data | 32 bit |
| Resolusi ADC | 12 bit |
| Frekuensi Jam Maksimal | 320 MHz |
| Jumlah I/O | 237 I/O |
| Ukuran data RAM | 800 kB |
| Tegangan Pasokan - Min | 2.97 V |
| Tegangan Supply - Max | 5.5 V |
| Suhu operasi minimum | -40°C |
| Suhu operasi maksimum | +125°C |
| Resolusi DAC | 8 bit |
| Jenis data RAM | RAM |
| Jenis antarmuka | I2C, SPI, UART |
| Sensitif terhadap Kelembaban | Ya, aku tahu. |
| Jumlah Saluran ADC | 69 Saluran |
| Tegangan Supply Operating | 3.3 V, 5 V |
Fitur Lanjutan
- Perhitungan:Hingga tiga core Arm® Cortex®-M7 yang berjalan pada 320 MHz, satu pasangan core lockstep, dua core split-lock yang dapat dikonfigurasi, dua koprosesor kontrol motor yang berjalan pada 320 MHz (hanya S32K39-36),DSP CoolFluxTM yang dapat diprogram yang berjalan pada 160 MHz
- Memori:Memori flash tertanam 4 MB atau 6 MB dengan ECC, hingga 800kB SRAM
- Smart Timer:Dua eFlexPWM (12 ch) dengan NanoEdge (8 ch), satu eMIOS (24 ch), dua unit kontrol logika (LCU)
- Analog-to-Digital:Tujuh SAR-ADC (hingga 69 input analog eksternal), empat Sigma-Delta ADC, dua Sinus Wave Generator (SWG), dua komparator analog
Aplikasi Target
- Sistem Otomotif
- Sistem Manajemen Baterai (BMS)
- Inverter Traksi Kendaraan Listrik (EV)
- Aplikasi kendaraan listrik hibrida (HEV)
Varian Produk Kompatibel
| Nomor Bagian | Paket |
|---|
| AGIB023R31B1I1V | 3184-BGA |
| AGIB019R18A1E2VB | 1805-BGA |
| AGIB019R31B1E1VB | 3184-BGA |
| AGIB022R29A2E3V | 2957-BFBGA |
| AGIB022R29A2I2VB | 2957-BGA |
| AGID019R18A2I3E | 1805-BGA |
| AGID019R31B2E2V | 3184-BGA |
| AGID019R31B2E3E | 3184-BGA |
| AGID019R31B2E3V | 3184-BGA |
| AGID023R18A1I1V | 1805-BBGA |
| AGID023R31B2I2VB | 3184-BGA |
| AGFB023R24C2E3E | 2340-BFBGA |
| AGFD023R25A2E3E | 2581-FBGA |
| AGFB008R24D2E3V | 2340-BFBGA |
| AGIB027R31B2I2V | 3184-BGA |
| QPB9850TR7 | LGA-16 |
| QPM0106 | DFN-10 |
| QPL1818TR13 | QFN-16 |
| DW3120TR13 | WLCSP-52 |
| QPC2511SR | QFN |
| QPF4216BTR13 | LGA-24 |
| RFSA3613TR7 | QFN-16 |
| RFSA3513TR7 | QFN-16 |
| QPA4536TR7 | QFN-28 |
| TGP2108-SM | QFN-24 |
| CMD249P5 | QFN-32 |
| QPM1002SR | QFN-24 |
| CMD273P3 | QFN-12 |
| TGS2355-SM | QFN-32 |
| CMD244K5 | QFN-32 |
