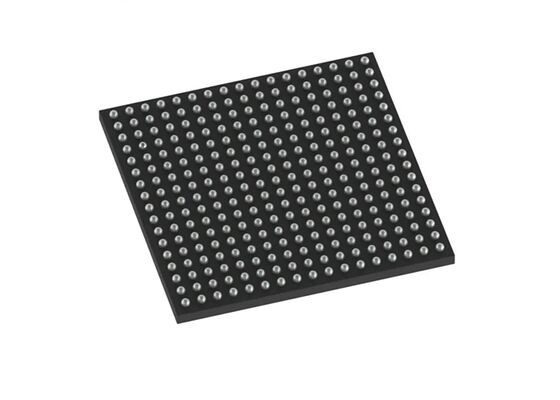

S32K396NHT1MJBS Microcontroller MCU
32 bit 320MHz ARM Cortex-M7 S32K396 Mikrokontroler
Ringkasan Produk
S32K396NHT1MJBS adalah mikrokontroler yang dirancang khusus untuk memenuhi kebutuhan kendaraan listrik (EV) dengan kombinasi kinerja, integrasi, jaringan, keamanan,dan kemampuan keamanan fungsional.
Mikrokontroler ini memberikan daya komputasi yang cukup untuk mendukung hingga satu motor enam fase atau dua motor tiga fase yang dikendalikan oleh lebih dari 200 kHz kontrol loop,sementara sekaligus meng-host algoritma AI/ML atau aplikasi pemantauan lainnya. It enables remote smart actuation applications using Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs through ASIL D software resolver and analog integration.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Core Processor |
ARM® Cortex®-M7 |
| Ukuran inti |
32-bit Quad-Core |
| Kecepatan |
320MHz |
| Konektivitas |
CANbus, I2C, QSPI, SPI, UART/USART |
| Peripheral |
DMA, I2S, WDT |
| Jumlah I/O |
209 |
| Ukuran Memori Program |
6MB (6M x 8) |
| Tipe Memori Program |
Flash |
| Ukuran EEPROM |
128K x 8 |
| Ukuran RAM |
800K x 8 |
| Pasokan Tegangan |
2.7V ~ 5.5V |
| Konverter Data |
A/D 69x12b SAR, Sigma Delta |
| Jenis osilator |
Bagian luar |
| Suhu operasi |
-40°C ~ 125°C (TA) |
| Kelas |
Otomotif |
Fitur Utama
- Hingga tiga core Arm® Cortex®-M7 yang berjalan pada 320 MHz
- Satu pasangan inti lockstep
- Dua core split-lock yang dapat dikonfigurasi
- Dua koprosesor kontrol motor yang berjalan pada 320 MHz (hanya S32K39-36)
- DSP CoolFluxTM yang dapat diprogram yang berjalan pada 160 MHz
- Satu antarmuka Ethernet dengan dukungan Time-Sensitive Networking (TSN) (10/100 Mbps)
- Satu antarmuka kecepatan tinggi Zipwire untuk berbagi memori antara MCU
- Enam CAN / CAN FD
- Empat LIN / UART
- Dua I2C
- Delapan saluran FlexIO meniru UART, I2C, SPI, I2S, SENT, PWM
- Enam SPI
- Satu saluran mikrosekund (MSC)
- ISO 26262 sampai ASIL D
- Konsep keselamatan dalam konteks untuk aplikasi inverter
- Unit pengumpulan kesalahan perangkat keras
- Dokumentasi keselamatan dan dukungan komunitas SafeAssure
Aplikasi Target
- Sistem Otomotif
- Sistem Manajemen Baterai (BMS)
- Inverter Traksi Kendaraan Listrik (EV)
- Aplikasi kendaraan listrik hibrida (HEV)
Nomor Bagian yang Kompatibel
| Nomor Bagian |
Paket |
| 5AGZME7K3F40C4G | 1517-BBGA |
| 5AGZME3H2F35I3LG | 1152-BBGA |
| 5AGZME5K3F40I4G | 1517-BBGA |
| 5AGZME5K2F40C3G | 1517-BBGA |
| 1SG085HN3F43E1VG | 1760-BBGA |
| 1ST040EH1F35I2LG | 1152-BBGA |
| 1SG110HN3F43I3VG | 1760-BBGA |
| 1SG110HN3F43E2VG | 1760-BBGA |
| 1SG110HN3F43E2VGS1 | 1760-BBGA |
| 1SD110PJ3F43E3VG | 1760-BBGA |
| 1SG085HN3F43I2VG | 1760-BBGA |
| 1SG085HN2F43E2VG | 1760-BBGA |
| 5AGTFD7K3F40I3G | 1517-BBGA |
| 1SG085HN3F43E2LG | 1760-BBGA |
| 1SG166HN3F43E3VG | 1760-BBGA |
| 1SG165HN3F43E3VG | 1760-BBGA |
| 1SG085HN3F43E3XG | 1760-BBGA |
| 5AGZME7K3F40I4G | 1517-BBGA |
| 5AGZME7K2F40C3G | 1517-BBGA |
| 5AGZME5K2F40I3LG | 1152-BBGA |
| 1SG110HN3F43E1VG | 1760-BBGA |
| 1SG085HN3F43I1VG | 1760-BBGA |
| 1SG085HN1F43E2VG | 1760-BBGA |
| 1SG085HN2F43E1VG | 1760-BBGA |
| 1SG110HN3F43I2VG | 1760-BBGA |
| 1SG110HN2F43E2VG | 1760-BBGA |
| 1SD110PJ3F43I3VG | 1760-BBGA |
| 1SG085HN2F43I2VG | 1760-BBGA |
| 5AGZME7H2F35I3LG | 1152-BBGA |
| 1SG110HN3F43E2LG | 1760-BBGA |
