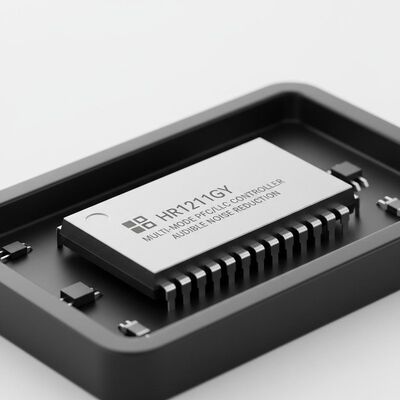

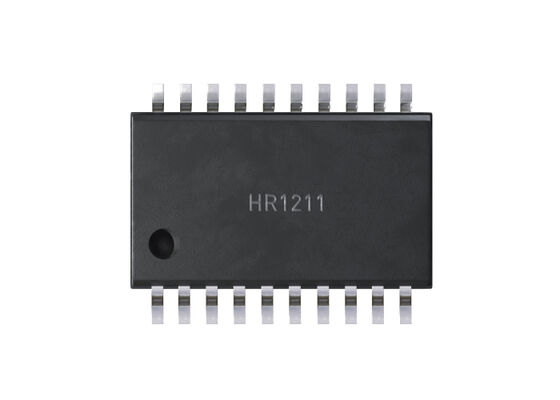

HR1211GY Integrated Circuit Chip
Multi-Mode PFC And Current Mode LLC Controller Dengan Kontrol Pengurangan Kebisingan Berbunyi yang Dapat Diprogram
HR1211GY adalah multi-mode PFC dan mode arus LLC combo controller yang dapat dikonfigurasi melalui antarmuka UART.
Ringkasan Produk
Pengontrol PFC menggunakan skema kontrol arus rata-rata digital yang dipatenkan untuk mencapai operasi CCM / DCM hibrida.CCM mengurangi arus MOSFET puncak sehingga pengontrol dapat digunakan di rentang beban yang lebih luasDi bawah beban ringan, DCM mengurangi frekuensi switching untuk efisiensi yang lebih baik.
Kontrol mode arus diimplementasikan pada tahap LLC untuk mencapai stabilitas yang baik dan respons cepat.dan mode burstHal ini memungkinkan kondisi beban yang berbeda untuk secara independen dioptimalkan untuk efisiensi.modus ledakan yang dikendalikan frekuensi diterapkan untuk mengurangi kehilangan daya beralih dan kebisingan yang terdengarAdaptive dead-time adjustment (ADTA) dan capacitive mode protection (CMP) juga diterapkan untuk menjamin zero-voltage switching (ZVS) tanpa operasi mode capacitive.
HR1211GY memiliki sumber arus internal tegangan tinggi untuk memulai, yang berarti bahwa resistor awal tradisional atau sirkuit eksternal tidak diperlukan.Sumber arus tegangan tinggi (HV) dapat diimplementasikan sebagai X-kondensator debit ketika input AC di drop-out, jadi resistor kondensator tidak diperlukan.
Perlindungan termasuk shutdown termal (TSD), perlindungan PFC open-loop (OLP), perlindungan over-voltage (OVP), over-current limit (OCL) dan LLC over-current protection (OCP), perlindungan pin SO,dan perlindungan overpower (OPP).
Keuntungan Utama
- Kontrol PFC multi-mode CCM/DCM dengan efisiensi tinggi (efisiensi beban ringan ¢ > 80%)
- Kehilangan daya tanpa beban < 100mW
- Faktor daya tinggi karena kompensasi arus kondensator (> 0,95 pada beban 20%)
- Antarmuka UART dan GUI untuk mengkonfigurasi parameter
Fitur Teknis
- Beroperasi pada Frekuensi Hingga 500kHz dalam Steady State
- Smart X-Capacitor Discharges selama AC Dropout, Disetujui oleh IEC62368 dan IEC60950
- Dibangun dalam, High-Voltage Start-Up dan X-Capacitor Discharger
- Kontrol digital untuk PFC dan LLC
- Kontrol Mode Saat Ini untuk LLC
- Kontrol Skip Mode yang Ditingkatkan untuk LLC untuk Kebisingan Mendengar Rendah
- Adaptive Dead Time Adjustment (ADTA) untuk LLC
- Perlindungan Modus Kapasitif untuk LLC
- Soft Start yang dapat dikonfigurasi
- Perlindungan komprehensif: Brown-In/Brownout, Perlindungan Over-Voltage (OVP), Perlindungan Over-Current (OCP), Perlindungan Open-Loop (OLP)
