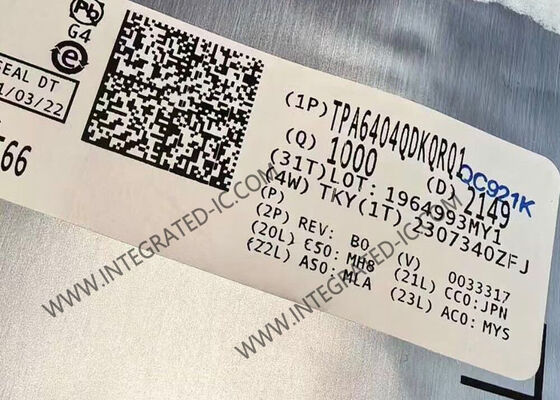

TPA6404QDKQRQ1 Integrated Circuit Chip
45W 2MHz 4-Channel Automotive Class-D Audio Amplifier Dengan Load Dump
Ringkasan Produk
TPA6404QDKQRQ1 adalah amplifier audio kelas D dengan input analog empat saluran dengan frekuensi switching PWM 2,1MHz. Hal ini memungkinkan solusi yang dioptimalkan biaya dalam ukuran PCB kompak 4,5cm2,Operasi penuh sampai 4.5V untuk acara start/stop, dan kualitas suara yang luar biasa dengan bandwidth audio hingga 100kHz.
Penguat audio Kelas D ini dirancang secara optimal untuk unit kepala otomotif entry-level yang menyediakan sinyal input audio analog sebagai bagian dari desain sistem mereka.
Spesifikasi Teknis
| Jenis |
Kelas D |
| Jenis output |
4-Saluran (Quad) |
| Daya Keluar Maksimal x Saluran @ Beban |
85W x 4 @ 1Ω |
| Tegangan - Pasokan |
4.5V ~ 18V |
| Fitur |
I2C, Mute, Standby, Perlindungan Termal |
| Tipe pemasangan |
Permukaan Gunung |
| Suhu operasi |
-40°C ~ 125°C |
Fitur Utama
Diagnosis Lanjutan
- Diagnosis beban lanjutan
- Diagnosis AC untuk deteksi tweeter dengan impedansi dan respons fase
- Generator gelombang sinus terintegrasi
- Mudah untuk memenuhi spesifikasi EMC CISPR25-L5
Kualifikasi Otomotif
- AEC-Q100 Berkualifikasi untuk aplikasi otomotif
- Tingkat suhu 1: -40°C sampai 125°C TA
- Perangkat HBM tingkat klasifikasi ESD: 3A
- Tingkat klasifikasi ESD CDM perangkat: C4B
Input Audio
- 4 Input analog diferensial saluran
- Empat opsi gain yang dikendalikan I2C
- Impedansi masukan tinggi untuk kapasitor kopling AC bernilai rendah
Output Audio
- Beban empat saluran Bridge-tied (BTL), dengan opsi BTL paralel (PBTL)
- Hingga 2,1 MHz Frekuensi switching output
- 27 W, 10% THD menjadi 4Ω pada 14,4V
- 45W, 10% THD menjadi 2Ω pada 14,4V
- 85W, 10% THD ke 1Ω pada 14.4V PBTL
Kinerja Audio
- THD+N < 0,01%
- 42μVRMS Kebisingan output
- - 90dB Crosstalk
Diagnosis Beban
- Output open dan short load
- Output-to-battery atau ground shorts
- Deteksi output jalur hingga 6kΩ
- Berjalan tanpa jam masukan
Fitur Perlindungan
- Batas arus keluar
- Perlindungan output pendek
- 40V Pembuangan beban
- Fortuitous Tanah terbuka dan daya toleransi
- Perlindungan DC Offset
- Perlindungan atas suhu
- Perlindungan terhadap tegangan rendah dan tegangan tinggi
Operasi Umum
- 4.5V sampai 18V tegangan pasokan
- Kontrol I2C Dengan 4 Pilihan Alamat
- Deteksi Clip dan Termal Foldback
Aplikasi
- Unit Kepala Otomotif
- Modul amplifier eksternal otomotif
