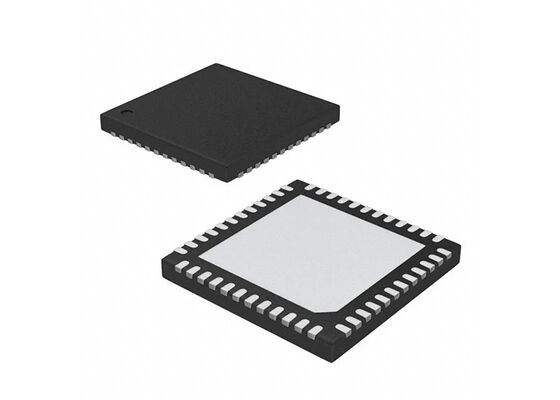

IW7039 Chip sirkuit terpadu
Pengemudi pencahayaan belakang LED 32 saluran presisi tinggi dengan sumur arus terintegrasi untuk layar HDR LCD
Ringkasan Produk
Driver LED IW7039 untuk lampu latar LCD mengintegrasikan 32 sink arus presisi dengan teknologi kontrol digital canggih untuk meningkatkan kontrol kecerahan dalam lampu latar langsung,Tampilan High Dynamic Range (HDR)Blok kontrol digital menggunakan teknologi switch adaptif BroadLED TM Renesas,meningkatkan kinerja termal dengan mengoptimalkan penurunan tegangan di setiap string LED sambil memungkinkan pencocokan presisi dengan LED yang tidak tertanam.
IW7039 juga menggunakan pengedupan AnyModeTM paten Renesas, menawarkan pilihan yang komprehensif, sederhana, dan fleksibel untuk meningkatkan kualitas gambar tampilan HDR.Ini mendukung sinyal PWM terus menerus atau sinyal ledakan PWM sangat sempit yang sepenuhnya disinkronkan dengan bingkai video pada frekuensi yang sama atau lebih tinggiSiklus tugas PWM dapat diperbarui di setiap bingkai video dengan pengguna yang dapat dikonfigurasi ekor atau head delay, memberikan lebih banyak pilihan untuk mengurangi motion blur dan meningkatkan rasio kontras.
Fitur Utama
- Pemandu LED 32-saluran dengan MOSFET internal sumur arus
- Resistor pengaturan arus internal - Tidak diperlukan resistor eksternal
- Tegangan output maksimum 65V per saluran
- Teknologi modus switch adaptif BroadLEDTM yang dipatenkan untuk pencocokan arus tinggi pada efisiensi maksimum
- Mengurangi kebutuhan dissipasi daya
- Memungkinkan penggunaan array LED yang lebih murah dan lebih longgar untuk biaya BOM yang lebih rendah
- Mendukung operasi tegangan pasokan 12V (9V sampai 16V) atau 5V
- Kontrol redup AnyModeTM yang komprehensif meningkatkan kualitas gambar
- Dimming PWM 12 bit, dimming analog independen 10 bit
- Kepala, ekor, pusat mode PWM keselarasan untuk mengurangi gerakan kabur
- Rentang pengedupan PWM: 0% sampai 99,9%
- Tingkat pemotongan yang dapat diprogram untuk kontrol EMI yang lebih baik
- Fitur perlindungan yang komprehensif termasuk perlindungan LED pendek individu, deteksi terbuka, dan perlindungan suhu tinggi
- Antarmuka gangguan mikrokontroler
- Pengaturan arus internal presisi tinggi
- 66mA per saluran maksimum; mendukung pengelompokan 2-saluran
- Antarmuka SPI daisy-chain menyederhanakan desain ketika mendukung lebih dari 16 string LED
- 3 mode perlindungan komunikasi SPI dalam satu driver LED
- PLL internal memastikan operasi bebas getaran bahkan dengan sinyal VSYNC yang bising
Aplikasi
TV, Monitor, Notebook
