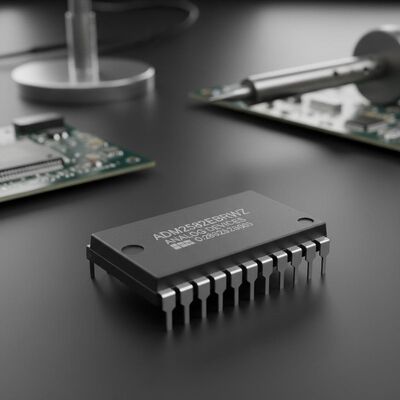

ADM2582EBRWZ Integrated Circuit Chip
2500Vrms Transceiver RS-485 terisolasi SOIC-20
Ringkasan Produk
ADM2582EBRWZ adalah transceiver data sinyal dan daya terisolasi yang terintegrasi sepenuhnya dengan perlindungan ESD ± 15 kV, yang dirancang untuk komunikasi berkecepatan tinggi pada jalur transmisi multipoint.Perangkat ini mencakup catu daya DC-to-DC terisolasi terintegrasi, menghilangkan kebutuhan untuk blok isolasi DC ke DC eksternal.
Spesifikasi Teknis
| Teknologi |
Kopling Magnetik |
| Jenis |
RS422, RS485 |
| Kekuatan yang Terisolasi |
Ya, aku tahu. |
| Jumlah Saluran |
2 |
| Input - Sisi 1/Sisi 2 |
Percayalah kepada Allah, 1/15 |
| Jenis saluran |
Satu arah |
| Tegangan - Isolasi |
2500Vrms |
| Imunitas sementara modus umum (min) |
25kV/μs |
| Tingkat Data |
16Mbps |
| Waktu Kebangkitan / Jatuh (Jenis) |
15ns, 15ns (Max) |
| Tegangan - Pasokan |
3.3V, 5V |
| Suhu operasi |
-40°C ~ 85°C |
| Tipe pemasangan |
Permukaan Gunung |
| Paket / Kasus |
20-SOIC (0,295", 7,50mm Lebar) |
| Paket Perangkat Pemasok |
20-SOIC |
Fitur Utama
- Transceiver RS-485/RS-422 terisolasi, dapat dikonfigurasi sebagai setengah atau full duplex
- isoPower® terintegrasi terisolasi DC-ke-DC konverter
- ±15 kV perlindungan ESD pada pin input/output RS-485
- Mengikuti ANSI/TIA/EIA-485-A-98 dan ISO 8482:1987 ((E)
- Kecepatan data: 16 Mbps
- Operasi 5 V atau 3.3 V
- Hubungkan hingga 256 node pada satu bus
- Masukan penerima terbuka dan sirkuit pendek yang aman
- Kekebalan transien mode umum tinggi: > 25 kV/μs
- Perlindungan penutupan termal
Aplikasi
- Antarmuka RS-485/RS-422 terisolasi
- Jaringan lapangan industri
- Sistem transmisi data multipoint
