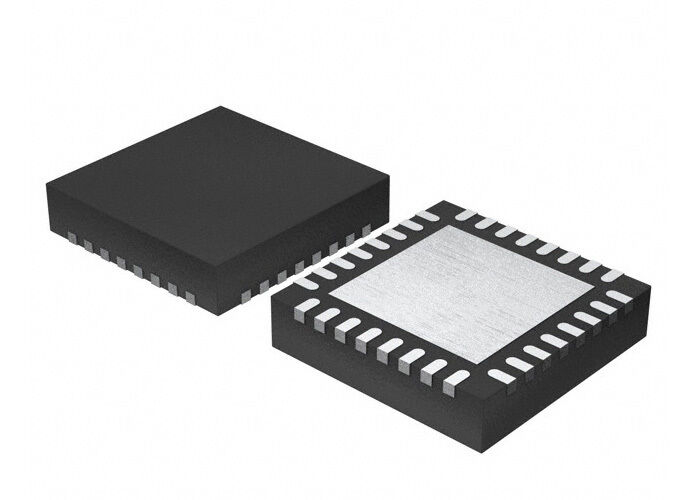

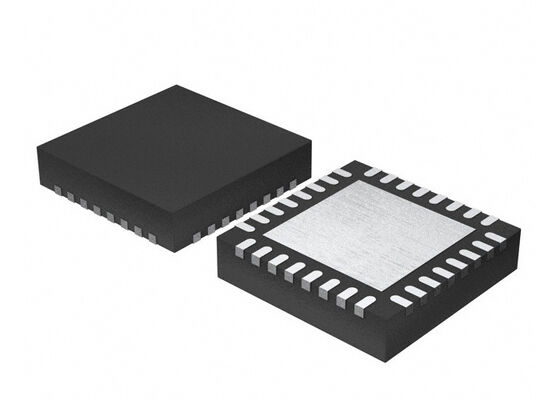

STPM34TR Sirkuit Terpadu Chip Akurasi Tinggi IC Pengukur Fase Tunggal QFN-32

Chip IC Pengukuran Fase Tunggal Terintegrasi STPM34TR Akurasi Tinggi QFN-32

Deskripsi Produk STPM34TR
IC Pengukuran Fase Tunggal STPM34TR adalah keluarga ASSP yang dirancang untuk pengukuran daya dan energi yang akurat dalam sistem saluran listrik menggunakan kumparan Rogowski, transformator arus, atau sensor arus shunt. Perangkat ini menyediakan bentuk gelombang tegangan dan arus instan dan menghitung nilai RMS tegangan dan arus, daya aktif, reaktif, dan semu, serta energi. IC Sinyal Campuran STPM34TR terdiri dari bagian analog dan digital. Bagian analog terdiri dari hingga dua penguat gain yang dapat diprogram, noise rendah, offset rendah, dan hingga empat ADC sigma-delta 24-bit orde ke-2, dua referensi tegangan bandgap dengan kompensasi suhu independen, regulator tegangan drop rendah, dan buffer DC. Bagian digital terdiri dari tahap penyaringan digital, DSP yang dikeraskan, DFE ke input, dan antarmuka komunikasi serial (UART atau SPI). Ini sepenuhnya dapat dikonfigurasi dan memungkinkan kalibrasi sistem digital yang cepat dalam satu titik di seluruh rentang dinamis arus.

Spesifikasi STPM34TR

Fitur STPM34TR
Akurasi daya aktif:
< 0,1% kesalahan di atas rentang dinamis 5000 : 1
< 0,5% kesalahan di atas rentang dinamis 10000 : 1
Melampaui persyaratan standar EN 50470-x, IEC 62053-2x, ANSI12.2x 50-60 Hz untuk meteran watt AC
Akurasi daya reaktif:
< 0,1% kesalahan di atas rentang dinamis 2000 : 1
Perhitungan energi semu mode ganda
Daya instan dan rata-rata
Tegangan dan arus RMS dan instan
Deteksi dan pemantauan tegangan rendah dan berlebih (sag dan swell)
Deteksi dan pemantauan arus berlebih
Antarmuka serial UART dan SPI dengan verifikasi polinomial CRC yang dapat diprogram
Output LED dan interupsi yang dapat diprogram
Empat ADC sigma-delta orde ke-2 24-bit independen
Dua penguat gain yang dapat diprogram, stabilisasi chopper, noise rendah, dan offset rendah
Bandwidth 3,6 kHz pada -3 dB
Rentang pasokan Vcc 3,3 V ± 10%
Arus pasokan Icc 4,3 mA (STPM32)
Frekuensi clock input 16 MHz, Xtal atau sumber eksternal
Referensi tegangan presisi ganda: 1,18 V dengan TC yang dapat diprogram secara independen, 30 ppm/°C tipikal.
Regulator drop rendah internal pada 3 V (tipikal)
Paket QFN
Suhu operasi dari -40 °C hingga +105 °C

Aplikasi STPM34TR
Industri
Generasi dan distribusi energi
Otomatisasi rumah, bangunan, dan kota
Pengukuran
