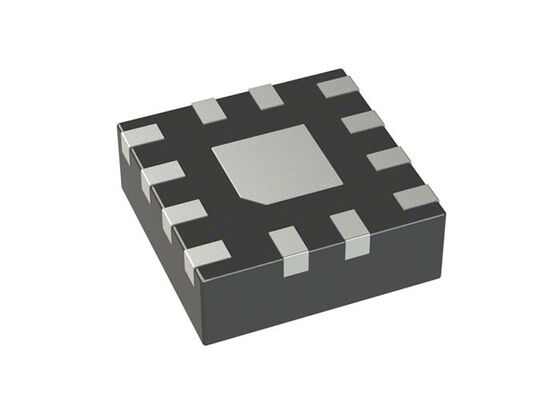

TRF0108RPVT/EM Radiation-Tolerant Near-DC to 12GHz Differensial-to-Single-End RF Amplifier dengan 17,1dB Gain

TRF0108RPVT/EM adalah amplifier diferensial-ke-single-ended (D2S) yang sangat berkinerja tinggi yang dioptimalkan untuk aplikasi frekuensi radio (RF).Perangkat ini adalah pilihan yang sangat baik untuk aplikasi yang membutuhkan konversi D2S ketika didorong oleh konverter digital-ke-analog (DAC) seperti kinerja tinggi DAC39RF10-SEP atau AFE7950-SEP.

Komponen pencocokan on-chip menyederhanakan implementasi papan sirkuit cetak (PCB) dan memberikan kinerja tertinggi atas bandwidth yang dapat digunakan.Perangkat ini dibuat menggunakan Texas Instruments 'proses BiCMOS komplementer canggih dan tersedia dalam ruang hemat, paket WQFN-FCRLF 2mm x 2mm.

• Frekuensi: 0Hz ~ 12GHz
• P1dB: 11,4dBm
• Peningkatan: 17,1dB
• Angka Kebisingan: 12,3dB
• Jenis RF: Radar
• Pasokan tegangan: 4,75V ~ 5,25V
• Pasokan arus: 170mA
• Frekuensi pengujian: 2GHz

• Nomor gambar barang penjual: VID V62/26604
• Toleransi radiasi dengan total dosis ionisasi (TID) hingga 30 krad (Si)
• Jaminan kekerasan radiasi (RHA) hingga 30 krad (Si) TID
• Proses bebas sensitivitas tingkat dosis rendah yang ditingkatkan (ELDRS)
• Single event latch-up (SEL) tahan terhadap LET 43MeV-cm2/mg
• Konstruksi plastik yang ditingkatkan ruang (Space EP, SEP)
• Desain bebas timbal
• Rentang suhu diperpanjang: -55°C sampai +125°C
• Differensial ke amplifier RF ujung tunggal (D2S)
• Operasi hampir DC ke 12GHz
• Gain: 15.2dB pada 2GHz
• OP1dB: 11,4dBm (2GHz), 9,4dBm (6GHz)
• OIP3: 27dBm (2GHz), 28,5dBm (6GHz)
• NF: 10,9dB (2GHz), 12,1dB (6GHz)
• Fitur power-down
• Pasokan 5V dengan arus aktif: 170mA

• Antarmuka langsung dengan RF DAC
• Sistem kedirgantaraan dan pertahanan
• Phased array radar
• Muatan komunikasi
• Pengecoran radar
