2ED2183S06F 650V 2.5A High Current Half-Bridge Gate Driver IC untuk MOSFET dan IGBT

2ED2183S06F 650V 2.5A High Current Half-Bridge Gate Driver IC untuk MOSFET dan IGBT
2ED2183S06F 650V 2.5A High Current Half-Bridge Gate Driver IC untuk MOSFET dan IGBT

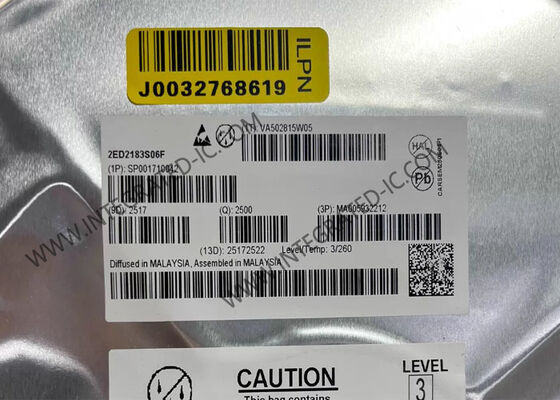

Gambar besar :  2ED2183S06F 650V 2.5A High Current Half-Bridge Gate Driver IC untuk MOSFET dan IGBT

Detail produk:
Tempat asal: CN
Nama merek: Original Factory
Sertifikasi: Lead free / RoHS Compliant
Nomor model: 2ED2183S06F
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10
Harga: Contact for Sample
Kemasan rincian: DSO-8
Waktu pengiriman: 5-8 Hari Kerja
Syarat-syarat pembayaran: T/T, L/C, Western Union
Kontak

2ED2183S06F 650V 2.5A High Current Half-Bridge Gate Driver IC untuk MOSFET dan IGBT

Deskripsi
Nomor bagian: 2ED2183S06F Jumlah pengemudi: 2
Tegangan - Pasokan: 10V ~ 20V Tegangan Logika - VIL, VIH: 1.1V, 1.7V
Arus - Keluaran Puncak (Sumber, Sink): 2,5A, 2,5A Tegangan Sisi Tinggi - Maks (Bootstrap): 650 v

2ED2183S06F Integrated Circuit Chip 650V 2.5A High Current Half-Bridge Gate Driver IC
Deskripsi Produk

2ED2183S06F adalah 650V half-bridge high current, high speed gate driver untuk MOSFET dan IGBT, menampilkan sink 2.5A khas dan sumber arus dalam paket DSO-8.Versi paket DSO-14 untuk peningkatan creepage juga tersedia: 2ED21834S06J. Berdasarkan teknologi SOI Infineon, perangkat ini menawarkan ketahanan dan kekebalan suara yang sangat baik terhadap tegangan transisi negatif pada pin VS.Tidak ada struktur tiristor parasit yang ada, menghilangkan parasit mengunci di semua suhu dan tegangan kondisi.

Spesifikasi
Parameter Nilai
Jumlah Pengemudi 1 Pengemudi
Jumlah output 1 Output
Arus Keluar 2.5 A
Tegangan Pasokan - Min 10 V
Tegangan Supply - Max 20 V
Waktu Bangkit 15 ns
Waktu Musim Gugur 15 ns
Suhu operasi minimum -40 °C
Suhu operasi maksimum + 125 °C
Waktu Penundaan Turn-Off Maksimal 300 ns
Waktu penundaan maksimum untuk menyala 300 ns
Arus Suplai Operasi 550 μA
Pembuangan Kekuatan 625 mW
Penundaan Perkembangan - Max 300 ns
Fitur Utama
  • Tegangan operasi (VS node) < +650V
  • Imunitas negatif VS sementara 100V
  • Diode bootstrap ultra-cepat terintegrasi
  • Saluran terapung untuk operasi bootstrap
  • Perlindungan tembakan terintegrasi
  • Tegangan pasokan maksimum 25V
  • UVLO independen untuk kedua saluran
  • 200 ns keterlambatan perbanyakannya
  • Logika input HIN, /LIN
  • Operasi logis hingga -11V pada VS Pin
  • Toleransi tegangan negatif pada input -5V
  • Dirancang untuk saklar sisi tinggi
Aplikasi
  • Alat listrik
  • Alat listrik nirkabel dan peralatan listrik luar ruangan
  • Peralatan rumah tangga
  • Kontrol motor
  • Konversi daya
