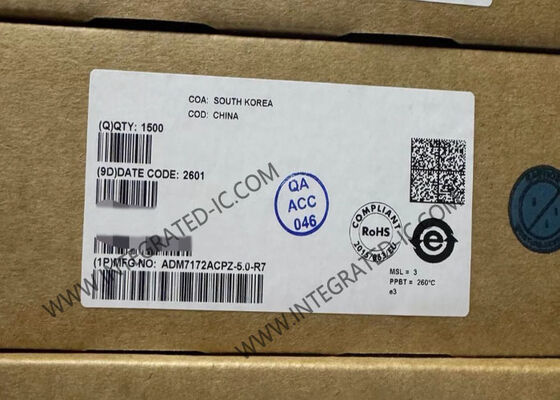

ADM7172ACPZ-5.0 2A Low Dropout Linear Regulator dengan PSRR tinggi dan 5V Fixed Output LDO Voltage Regulator

ADM7172ACPZ-5.0 adalah CMOS, low dropout linear regulator (LDO) yang beroperasi dari 2,3 V hingga 6,5 V dan menyediakan arus keluar hingga 2 A.LDO arus keluaran tinggi ini sangat ideal untuk pengaturan sirkuit analog dan sinyal campuran berkinerja tinggi yang beroperasi dari 6 V sampai 1Menggunakan arsitektur proprietary canggih, ADM7172ACPZ-5.0 menyediakan penolakan pasokan daya tinggi dan kebisingan rendah dan mencapai respon jalur dan beban transient yang sangat baik dengan hanya 4.Respon transisi beban biasanya 1,5 μs untuk langkah beban 1 mA hingga 1,5 A.

• Kisaran tegangan masukan: 2,3 V sampai 6,5 V
• Listrik beban maksimum: 2 A
• Kebisingan rendah: 5 μV rms independen dari tegangan output pada 100 Hz sampai 100 kHz
• Tanggapan sementara cepat: 1,5 μs untuk 1 mA hingga 1,5 langkah beban A
• 60 dB PSRR pada 100 kHz
• Tegangan putus rendah: 172 mV pada beban 2 A, VOUT = 3 V
• Keakuratan awal: -0,5% (minimal), +1% (maksimal)
• Keakuratan atas garis, beban, dan suhu: ±1,5%
• Arus tenang, IGND = 0,7 mA tanpa beban
• Arus mati rendah: 0,25 μA pada VIN = 5 V
• Stabil dengan kapasitor output keramik kecil 4,7 μF
• Opsi tegangan keluar yang dapat diatur dan tetap: 1,2 V sampai 5,0 V
• Output yang dapat disesuaikan dari 1,2 V ke VIN − VDO
• Aktifkan presisi
• Dimulai lembut yang dapat disesuaikan
• Paket LFCSP 8 timbal 3 mm × 3 mm

• Peraturan untuk aplikasi sensitif kebisingan: sirkuit ADC dan DAC, penguat presisi, PLL/VCO dan IC jam
• Komunikasi dan infrastruktur
• Perawatan medis
• Industri dan instrumentasi
