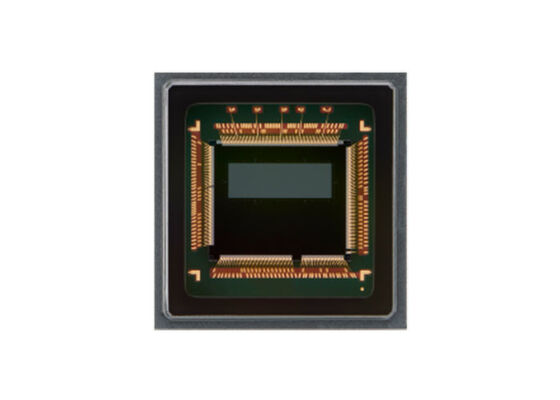

IMX560-AAMV Sensor IC Diagonal 6.25 mm SPAD ToF Depth Sensor Dengan Piksel Amplifikasi Sinyal
IMX560-AAMV Sensor IC Diagonal 6.25 mm SPAD ToF Depth Sensor Dengan Piksel Amplifikasi Sinyal
Deskripsi Produk
IMX560-AAMV adalah diagonal 6,25 mm (Tipe 1/2.9) Single Photon Avalanche Diode (SPAD) ToF Depth Sensor dengan piksel yang memperkuat sinyal.,Gambar jarak 3D dapat dihasilkan dari informasi jarak, mencapai jarak pengukuran hingga 300 m.Jumlah SPAD (ukuran piksel makro) pada saat operasi range dapat disesuaikan sesuai dengan aplikasi.
Operasi ranging dijalankan dengan pengambilan sampel 1 GHz,dan fungsi untuk menghasilkan histogram dengan lebar ToF 2024 bin (2024 ns) dan lebar skala abu-abu 12 bit memungkinkan deteksi gema dan puncak cahaya yang dipancarkan dari hasilFungsi penghapusan cahaya lingkungan memastikan operasi yang stabil di bawah sinar matahari dan memungkinkan pengukuran jarak dengan rentang dinamis yang tinggi.Fungsi kontrol waktu emisi cahaya mengkompensasi penundaan waktu antara emisi laser dan penerimaanDilengkapi dengan fungsi deteksi gema dan puncak, berbagai mode output data, pemrosesan sinyal digital, dan banyak lagi, ini dioptimalkan untuk memenuhi kinerja dan fungsi yang dibutuhkan oleh LiDAR.
Spesifikasi
- Ukuran gambar: Diagonal 6,25 mm (Tipe 1/2.9)
- Ukuran sel unit SPAD: 10,08 μm (H) × 10,08 μm (V)
- Ukuran elemen: 3 (H) × 3 (V) piksel SPAD
- Jumlah piksel SPAD aktif fisik: 600 (H) × 189 (V) sekitar 110 k piksel SPAD
- Jumlah piksel SPAD efektif: 597 (H) × 168 (V) sekitar 100 k piksel SPAD
- Bahan substrat: Silikon
- Paket: 152 pin BGA 15,35 mm (H) × 15,65 mm (V)
Fitur
- SPAD pixel penguat sinyal
- Jumlah piksel SPAD efektif: 597 (H) × 168 (V) sekitar 100 k piksel SPAD
- CRA: 0 derajat
- Frekuensi masukan: 16 MHz, 20 MHz, 24 MHz, 30 MHz
- Antarmuka komunikasi eksternal: I2C, SPI
- Output interface: MIPI CSI-2 serial output (4 jalur / 2 jalur)
- Mode pembacaan: Mode garis, Mode array
- Format output: Mode output data berkisar (RAW12, lebar ToF: 2024 bin, lebar skala abu-abu: 12 bit), mode output Echo (RAW12, lebar ToF: 2024 bin, lebar skala abu-abu: 12 bit),Modus output histogram (RAW12), lebar ToF: 2024 bin, lebar skala abu-abu: 12 bit)
- Fungsi ukuran piksel variabel, wilayah yang menarik (ROI)
- Fungsi pemantauan cahaya lingkungan (Lebar jumlah cahaya lingkungan: 22 bit)
- Fungsi pengendalian waktu emisi
- Fungsi Generasi Histogram
- Fungsi Echo dan deteksi puncak
Aplikasi
- Kamera LiDAR FA
- Kamera LiDAR industri
