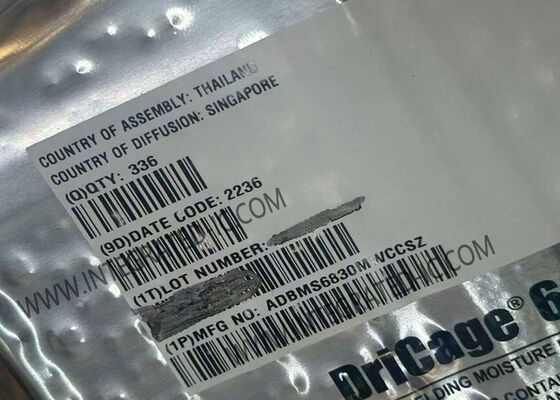

ADBMS6830MWCCSZ 16-Channel Multicell Battery Monitor dengan I2C SPI Interface dan Dukungan Multi-Chemistry

ADBMS6830MWCCSZ adalah monitor baterai multisel yang mampu mengukur hingga 16 sel baterai yang terhubung secara serial secara bersamaan menggunakan dua konverter analog-digital (ADC) individu.IC canggih ini mendukung bypass bus bar dan pengukuran langsung tegangan bus bar negatif.

Dengan fitur antarmuka serial-port terisolasi bidirectional (isoSPI), perangkat ini memungkinkan komunikasi RF-immun berkecepatan tinggi melalui kabel pasangan bengkok sederhana.Beberapa unit ADBMS6830 dapat diikat ke pengontrol sistem manajemen baterai (BMS), memungkinkan pemantauan simultan dari panjang, tegangan tinggi senar baterai dengan redundansi komunikasi untuk perlindungan kabel putus.

• Fungsi: Baterai Monitor
• Kimia Baterai: Multi-Kimia
• Jumlah Sel: 16
• Antarmuka: I2C, SPI
• Suhu operasi: -40°C ~ 125°C
• Tipe pemasangan: Pemasangan permukaan
• Paket / Kasus: 80-LQFP Exposed Pad
• Paket perangkat pemasok: 80-LQFP-EP (12x12)

• Pengukuran simultan dan terus menerus dari 16 tegangan sel
• Balancing sel pasif dengan kontrol modulasi lebar pulsa yang dapat diprogram per saluran
• Mendukung keseimbangan sel secara bersamaan pada saluran yang berdekatan
• Filter low-pass digital yang dapat dikonfigurasi per saluran
• Antarmuka isoSPI bidirectional dengan komunikasi serial terisolasi 2 Mbps
• Menggunakan kabel pasangan bengkok tunggal dengan kerentanan EMI rendah dan emisi
• Komunikasi dua arah untuk perlindungan kabel yang rusak
• Kondensator atau trafo terpasang
• Mode pemantauan sel daya rendah
• Bus bar bypass dan dukungan pengukuran
• Hingga 10 pin yang dapat dikonfigurasi sebagai input analog umum atau I/O digital
• Suhu atau input sensor lainnya
• Dapat dikonfigurasi sebagai pengontrol I2C atau SPI
• Maksimum umur TME: ±1,8 mV pada 3,3 V per sel (-40 °C sampai +125 °C)
• Daya pasokan saat tidur 4 μA

• Kendaraan listrik dan hibrida
• Sistem baterai cadangan
• Penyimpanan energi jaringan
