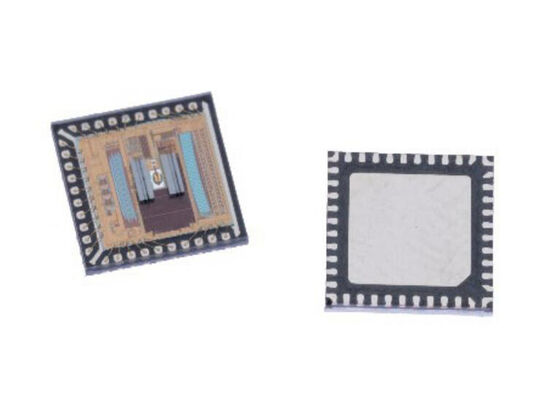

AR25DP-AS01 25-Bit Smart Programmable Absolute Encoder ASIC dengan QFN-40 Paket dan Rentang Suhu Tinggi

AR25DP-AS01 adalah Intelligent Programmable 25-Bit Absolute Encoder ASIC dalam Paket Perlindungan debu, yang dirancang untuk memenuhi permintaan yang meningkat untuk aplikasi ruang terbatas.

Solusi satu-chip ini mendukung berbagai diameter keseluruhan dari 30 mm hingga 55 mm, dan solusi melalui lubang hingga diameter dalaman 30 mm.,AR25DP-AS01 memberikan akurasi posisi yang tinggi melalui algoritma koreksi yang tidak dapat dicapai oleh encoder magnetik.

• Paket QFN miniatur yang dipasang di permukaan: 6 mm (L) × 6 mm (W) × 0,7 mm (H)
• Resolusi yang dapat diprogram oleh pengguna:
  • Output mutlak: 15 bit sampai 25 bit
  • Output tambahan (ABI): 1 CPR sampai 220 CPR
  • Sinyal komutasi (UVW): 1 sampai 32 pasang kutub
• Kisaran suhu tinggi dari -40°C sampai 125°C
• Tegangan operasi dua modus 3,3V dan 5V
• Integrasi multi-putaran: EHMT, gigi, atau cadangan baterai
• Fleksibilitas jari-jari optik (ROP): lubang berongga atau tembus (ID roda kode hingga 30 mm)
• Transceiver linier built-in untuk protokol dengan kekuatan driveable yang dapat dipilih
• Optimasi sinyal yang mudah dengan kalibrasi built-in
• Kalibrasi akurasi dengan rotasi kecepatan konstan atau dengan encoder referensi
• Protokol komunikasi yang dapat dipilih:
  • RS-485 (2.5/5/10 Mb/s)
  • ESL (2,5/5/10 Mb/s)
  • SSI 2-kabel (hingga 10 MHz)
  • SPI 4-kabel (hingga 10 MHz)
  • BiSS-C (hingga 10 MHz)
• Hingga 128 Kb memori EEPROM eksternal yang dapat diakses pengguna
• Sensor suhu bawaan
• RoHS sesuai

• Otomatisasi dan rekayasa robot
• Otomatisasi pabrik dan drone
• Perangkat dan peralatan medis dan kedokteran gigi
• Perangkat portabel dan genggam dengan akurasi tinggi
• Motor miniatur, servo motor, dan aktuator linier
• Motor melalui poros, motor gigi, dan pengurang kecepatan
