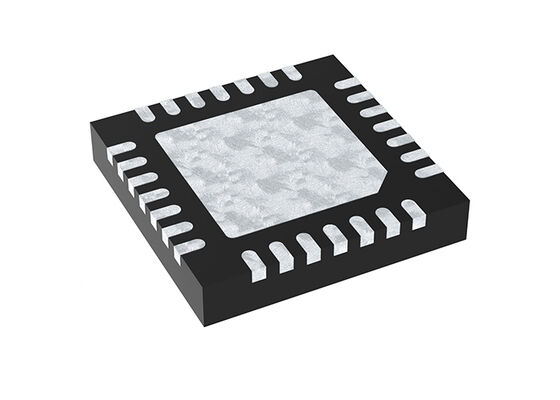

IC Bluetooth EM9304V01LF28B Low-Power BT 5.0 Low Energy SOC dalam Paket QFN-28

EM9304 adalah sirkuit terintegrasi (IC) kecil berdaya rendah yang dioptimalkan untuk produk berkemampuan rendah energi Bluetooth® 5.0. Arsitekturnya yang fleksibel memungkinkannya bertindak sebagai IC pendamping untuk produk berbasis ASIC atau MCU, atau sebagai System-on-Chip (SoC) yang lengkap. Aplikasi khusus dapat dijalankan dari memori yang dapat diprogram satu kali (OTP), dan periferal digital (SPI atau I2C) dapat berinteraksi dengan perangkat eksternal seperti sensor, memori, layar, atau driver sentuh.

Sistem-on-Chip:
• Hemat energi, standar industri, ARC EM4, MCU 32-bit yang berjalan pada 24MHz
• Unit titik mengambang untuk pemrosesan sensor
• ROM 136kB termasuk lapisan tautan dan tumpukan
• OTP 128kB untuk parameter, profil, dan aplikasi - kecepatan eksekusi 24MHz
• RAM instruksi 48kB dan RAM data 28kB
• 4, 8, atau 20kB dengan retensi data yang dapat dipilih
• Pengatur waktu universal, tidur, dan protokol
• Antarmuka utama I2C dan SPI
• Hingga 12GPIO
Teknologi Bluetooth 5.0 Hemat Energi:
• Subsistem Pengontrol BT 5.0 (QD ID 93999)
• Tumpukan Bluetooth (QD ID 84268) di ROM
• Lapisan Transportasi SPI dan UART HCI/ACI
• Mendukung hingga delapan koneksi simultan
• Panjang PDU yang diperpanjang dan keamanan yang ditingkatkan
Fitur Keamanan:
• Penghasil Angka Acak Sejati
• Mesin Enkripsi Perangkat Keras AES-128
• Pembuatan Kunci (ECC-P256)
• Pembaruan Firmware Melalui Udara
Sistem Manajemen Daya:
• Pengoperasian DCDC step-up/down digital
• Mendukung baterai 1.5V dan 3.0V
• Penjadwal dan manajer memori
• RC frekuensi rendah atau basis waktu osilator kristal
Konsumsi Saat Ini pada 3V:
• Arus penerima puncak tipikal 3,0mA
• Arus pemancar puncak tipikal 5,2mA pada 0,4dBm
• Mode tidur terhubung 1,0μA
• Mode penonaktifan chip 5nA
Kinerja RF:
• -Sensitivitas penerima energi rendah Bluetooth 94dBm untuk operasi 1Mpbs dan muatan 37 byte
• -34 hingga +6.1dBm rentang daya keluaran pemancar
Persyaratan Komponen:
• 3 tutup DC, 1 koil DCDC, 1 manik ferit
• Pin antena 50Ω ujung tunggal (tanpa balun)
• XTAL 48MHz, XTAL 32kHz (opsional)
Pengemasan & Rentang Operasi:
• QFN-28 (4x4mm), WLCSP25, dan bare-die/wafer
• Kisaran Suhu Pengoperasian Industri: -40°C hingga +85°C
Dukungan Pelanggan:
• Kit pengembangan perangkat keras dan perangkat lunak
• Dukungan sertifikasi FCC/CE
• Forum untuk dukungan perangkat keras dan perangkat lunak
