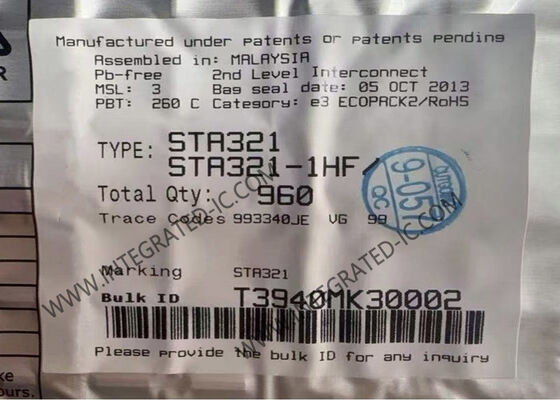

Chip Sirkuit Terpadu STA321 Sistem Audio Digital 4-Saluran dengan Driver FFX dan ADC 16-bit

STA321 adalah solusi chip tunggal untuk aplikasi pemrosesan audio digital hingga 4,0 saluran. STA321 adalah bagian dari keluarga Sound Terminal™ yang bersama dengan tahap daya digital menyediakan streaming audio digital penuh ke speaker, menawarkan efektivitas biaya, disipasi energi rendah, dan pengayaan suara.

Bagian input STA321 terdiri dari dua input analog stereo multiplexed, ADC 16-bit, dan dua antarmuka input digital independen. Antarmuka input data audio serial menerima semua format yang memungkinkan, termasuk format I2S yang populer. Ada juga antarmuka output digital yang diberi daya oleh ADC atau oleh sinyal yang diproses secara digital.

• Jembatan CMOS tertanam: hingga 0,5 W/saluran
• Konfigurasi output: 2,0, 2,1, 4,0, Mono
• Operasi simultan putar dan rekam
• pfStart™ untuk operasi single-ended bebas bunyi
• Penguatan/peredaman saluran individual dan master
• Tahap pra dan pasca campuran
• Pembaruan volume lembut dan bisu
• Penguatan/peredaman digital -105 dB hingga +36 dB dalam langkah 0,5 dB
• Filter high-pass yang dapat dipilih pemblokiran DC
• Hingga 13 biquad (EQ) yang dapat diprogram pengguna 28-bit per saluran
• Filter de-emphasis yang dapat dipilih
• Modulasi ternary, biner, atau pergeseran fasa
• Kontrol nada bass/treble
• Output headphone dengan detektor jack
• Output PWM
• Kontrol I2C
• Empat saluran pemrosesan audio 24-bit
• Konverter laju sampel input 4 saluran (8 kHz hingga 192 kHz)
• Modulator kelas-D FFX™ efisiensi tinggi
• Dua saluran stereo dengan antarmuka data input/output I2S
• Rentang dinamis 100 dB
• Kemampuan muxing/mixing analog dan digital
• Pemetaan dan perutean saluran yang fleksibel
• Input ADC stereo 16-bit dengan PGA dan bias mikrofon
