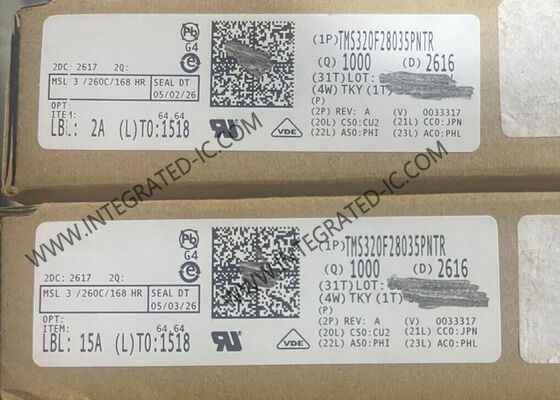

TMS320F28035PNTR 60MHz Microcontroller MCU dengan 128KB Program Memory dan 45 I/O untuk Kontrol Real-Time

TMS320F28035PNTR adalah microcontroller 32-bit berkinerja tinggi (MCU) dari seri C2000TM PiccoloTM. Hal ini dirancang khusus untuk aplikasi kontrol real-time seperti penggerak motor industri,sistem tenaga digital, inverter fotovoltaik dan kendaraan listrik.

• CPU 32-bit efisiensi tinggi (TMS320C28x)
  • 60MHz (16,67ns waktu siklus)
  • Operasi MAC 16 × 16 dan 32 × 32
  • 16 × 16 dual MAC
  • Arsitektur bus Harvard
  • Operasi atom
  • Tanggapan dan pemrosesan gangguan yang cepat
  • Model pemrograman memori terpadu
  • Kode-efisien (dalam C/C++ dan Assembly)
• Programmable Control Law Accelerator (CLA)
  • Akselerator matematika titik terapung 32-bit
  • Melakukan kode independen dari CPU utama
• Endian kecil
• Dukungan pemindaian batas JTAG
  • Standar IEEE 1149.1-1990 Standar Test Access Port dan Arsitektur Boundary Scan
• Biaya rendah untuk perangkat dan sistem:
  • Sumber daya tunggal 3.3V
  • Tidak ada persyaratan urutan daya
  • Reset hidup kembali terintegrasi dan reset brown-out
  • Daya rendah
  • Tidak ada pin pendukung analog
• Waktu:
  • Dua osilator nol-pin internal
  • Osilator kristal on-chip dan input jam eksternal
  • Modul Watchdog timer
  • Sirkuit deteksi jam yang hilang
• Hingga 45 pin GPIO yang dapat diprogram secara individual, dengan penyaringan input
• Blok PIE yang mendukung semua gangguan periferal
• Tiga 32-bit CPU timer
• Timer 16-bit independen di setiap Enhanced Pulse Width Modulator (ePWM)
• Memori pada chip
  • Flash, SARAM, OTP, Boot ROM tersedia
• Modul keamanan kode
• Kunci keamanan 128 bit dan kunci
  • Melindungi blok memori yang aman
  • Mencegah rekayasa balik firmware
• Periferal port seri
  • Satu Serial Communications Interface (SCI) Universal Asynchronous Receiver/Transmitter (UART) modul
  • Dua modul Serial Peripheral Interface (SPI)
  • Satu modul Inter-Integrated-Circuit (I2C)
  • Satu modul Jaringan Interkoneksi Lokal (LIN)
  • Satu modul Enhanced Controller Area Network (eCAN)
• Perangkat kontrol yang ditingkatkan
  • ePWM
  • PWM Resolusi Tinggi (HRPWM)
  • Modul Penangkapan yang Ditingkatkan (eCAP)
  • Modul High-Resolution Input Capture (HRCAP)
  • Modul Enhanced Quadrature Encoder Pulse (eQEP)
  • Analog-to-Digital Converter (ADC)
  • Sensor suhu pada chip
  • Perbandingan
• Fitur emulasi lanjutan
  • Fungsi analisis dan breakpoint
  • Debug real-time melalui perangkat keras

• Unit AC luar
• Kontrol penggerak operator pintu
• Konverter DC/DC
• Inverter & kontrol motor
• On-board (OBC) & pengisi daya nirkabel
• Mesin las
• Stasiun pengisian AC
• Stasiun pengisian DC
• Modul daya stasiun pengisian EV
• Modul pengisian kendaraan nirkabel
• Sistem konversi daya penyimpanan energi (PCS)
• Inverter mikro
• Optimizer tenaga surya
• Inverter senar
• Modul kontrol AC drive
• Kontroler segmen motor linier
• Modul tahap daya servo drive
• AC-input BLDC motor drive
• DC-input BLDC motor drive
• Industri AC-DC
• UPS tiga fase
