UCC27524DSDR Integrated Circuit Chip 5A Dual-Channel High-Speed Low-Side Gate Driver WSON-8

UCC27524DSDR Integrated Circuit Chip 5A Dual-Channel High-Speed Low-Side Gate Driver WSON-8
UCC27524DSDR Integrated Circuit Chip 5A Dual-Channel High-Speed Low-Side Gate Driver WSON-8

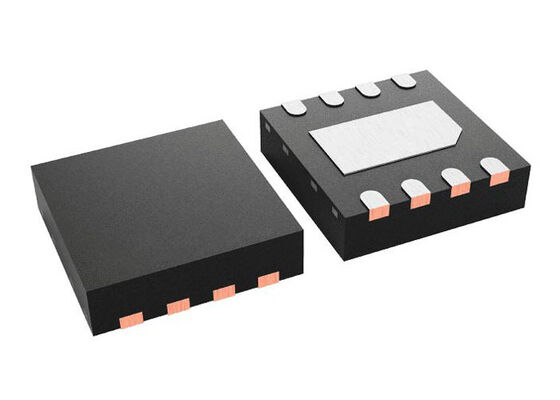

Gambar besar :  UCC27524DSDR Integrated Circuit Chip 5A Dual-Channel High-Speed Low-Side Gate Driver WSON-8

Detail produk:
Tempat asal: CN
Nama merek: Original Factory
Sertifikasi: Lead free / RoHS Compliant
Nomor model: UCC27524DSDR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10
Harga: Contact for Sample
Kemasan rincian: WSON-8
Waktu pengiriman: 5-8 hari kerja
Syarat-syarat pembayaran: T/T, L/C, Western Union
Kontak

UCC27524DSDR Integrated Circuit Chip 5A Dual-Channel High-Speed Low-Side Gate Driver WSON-8

Deskripsi
Nomor Bagian: UCC27524DSDR Konfigurasi Didorong: Sisi rendah
Tegangan - Pasokan: 4.5V ~ 18V Arus - Keluaran Puncak (Sumber, Sink): 5A, 5A
Waktu naik / turun (Typ): 7ns, 6ns Suhu Operasional: -40°C ~ 140°C (TJ)
Menyoroti:

Driver Gerbang Saluran Ganda 5A

,

Chip Sirkuit Terpadu Berkecepatan Tinggi

,

Pengemudi Gerbang Sisi Rendah

UCC27524 Chip Sirkuit Terpadu 5A Driver Gerbang Sisi Rendah Kecepatan Tinggi Saluran Ganda WSON-8
Tinjauan Produk UCC27524
UCC27524 adalah perangkat driver gerbang sisi rendah, kecepatan tinggi, dua saluran yang mampu menggerakkan sakelar daya MOSFET dan IGBT secara efektif. UCC27524 menambahkan kemampuan untuk menangani -5V langsung pada pin input untuk ketahanan yang lebih baik.
UCC27524 adalah driver non-inverting ganda. Menggunakan desain yang secara inheren meminimalkan arus shoot-through, UCC27524 mampu memberikan pulsa arus puncak tinggi hingga 5A sumber dan 5A sink ke beban kapasitif bersama dengan kemampuan penggerak rail-to-rail dan penundaan propagasi yang sangat kecil biasanya 17ns.
Spesifikasi Teknis Dari UCC27524
Kategori Produk Driver Gerbang
Produk Driver Gerbang IGBT, MOSFET
Tipe Sisi Rendah
Gaya Pemasangan SMD/SMT
Paket / Casing WSON-8
Jumlah Driver 2 Driver
Jumlah Output 2 Output
Arus Output 5 A
Tegangan Suplai - Min 4.5 V
Tegangan Suplai - Maks 18 V
Konfigurasi Non-Inverting
Waktu Naik 7 ns
Waktu Jatuh 7 ns
Suhu Operasi Minimum -40℃
Suhu Operasi Maksimum +140℃
Fitur Utama Dari UCC27524
  • Penataan pin standar industri
  • Dua saluran penggerak gerbang independen
  • Arus penggerak sumber dan sink puncak 5A
  • Fungsi aktifkan independen untuk setiap output
  • Ambang batas logika yang kompatibel dengan TTL dan CMOS independen dari tegangan suplai
  • Ambang batas logika histeretik untuk kekebalan kebisingan tinggi
  • Kemampuan menangani tegangan negatif (-5V) pada input
  • Tingkat tegangan pin input dan aktifkan tidak dibatasi oleh tegangan suplai bias pin VDD
  • Rentang suplai tunggal 4.5V hingga 18V
  • Output ditahan rendah selama VDD-UVLO (memastikan operasi bebas glitch saat daya naik dan turun)
  • Penundaan propagasi cepat (tipikal 17ns)
  • Waktu naik dan jatuh cepat (tipikal 6ns dan 10ns)
  • Pencocokan penundaan tipikal 1ns antara dua saluran
  • Dua output diparalelkan untuk arus penggerak yang lebih tinggi
  • Output ditahan rendah saat input mengambang
  • Rentang suhu sambungan operasi -40 hingga 150°C
Aplikasi Dari UCC27524
  • Catu daya mode sakelar
  • Konverter DC-ke-DC
  • Kontrol motor, daya surya
  • Penggerak gerbang untuk perangkat daya pita lebar yang sedang berkembang seperti GaN
Nomor Suku Cadang Terkait
UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524
Pertanyaan yang Sering Diajukan
T. Apakah produk Anda asli?
J: Ya, semua produk asli, impor baru asli adalah tujuan kami.
T. Sertifikat apa yang Anda miliki?
J: Kami adalah Perusahaan Bersertifikat ISO 9001:2015 dan anggota ERAI.
T. Bisakah Anda mendukung pesanan jumlah kecil atau sampel? Apakah sampel gratis?
J: Ya, kami mendukung pesanan sampel dan pesanan kecil. Biaya sampel berbeda sesuai dengan pesanan atau proyek Anda.
T. Bagaimana cara mengirim pesanan saya? Apakah aman?
J: Kami menggunakan ekspres untuk pengiriman, seperti DHL, Fedex, UPS, TNT, EMS. Kami juga dapat menggunakan forwarder yang Anda sarankan. Produk akan dikemas dengan baik dan memastikan keamanan dan kami bertanggung jawab atas kerusakan produk pada pesanan Anda.
T. Bagaimana dengan waktu tunggu?
J: Kami dapat mengirimkan stok suku cadang dalam waktu 5 hari kerja. Jika tanpa stok, kami akan mengkonfirmasi waktu tunggu untuk Anda berdasarkan jumlah pesanan Anda.
