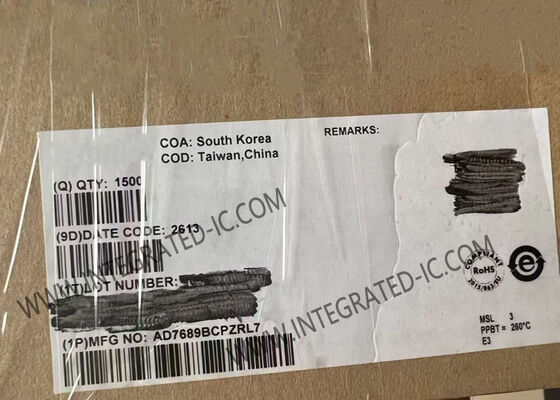

AD7689 Integrated Circuit Chip 8-Channel 16-Bit PulSAR Analog Ke Konverter Digital LFCSP-20
Deskripsi produk dari AD7689
AD7689 adalah 8-saluran, 16-bit, biaya redistribusi suksesif pendekatan register (SAR) analog-ke-digital konverter (ADC) yang beroperasi dari satu catu daya, VDD.Perangkat ini berisi semua komponen yang diperlukan untuk multichannel, sistem pengumpulan data daya rendah, termasuk ADC SAR 16-bit sejati tanpa kode yang hilang,Multiplexer crosstalk rendah 8-saluran untuk mengkonfigurasi input sebagai single-ended (dengan atau tanpa ground sense), diferensial, atau bipolar, referensi drift rendah internal (dipilih 2,5V atau 4,096V) dan buffer, sensor suhu, filter satu kutub yang dapat dipilih dan sekuenser untuk pemindaian saluran terus menerus.
SpesifikasiDariAD7689
| Kategori produk |
Konverter analog ke digital - ADC |
| Gaya pemasangan |
SMD/SMT |
| Paket / Kasus |
LFCSP-20 |
| Resolusi |
16 bit |
| Jumlah Saluran |
Saluran 8 |
| Jenis antarmuka |
SPI |
| Tingkat pengambilan sampel |
250 kS/s |
| Jenis input |
Differensial/Pseudo-Differensial/Satu Akhir |
| Arsitektur |
SAR |
| Tegangan Pasokan Analog |
2.3 V sampai 5,5 V |
| Tegangan Pasokan Digital |
1.8 V sampai 5,5 V |
| SNR - Rasio sinyal ke kebisingan |
93.5 dB |
| Suhu operasi minimum |
-40°C |
| Suhu operasi maksimum |
+ 85°C |
| DNL - Nonlinearitas Diferensial |
-1 LSB/1.5 LSB |
| Kesalahan Keuntungan |
+/- 30 LSB |
| INL - Integral Nonlinearity |
+/- 1,5 LSB |
| Jumlah Konverter |
1 Konverter |
| Pd - Pembuangan Daya |
19.2 mW |
| Konsumsi Daya |
15.5 mW |
Fitur UtamaDariAD7689
- Resolusi 16-bit tanpa kode yang hilang
- Multiplexer 8-saluran dengan pilihan input
- Unipolar satu ujung, Diferensial (GND sense), Pseudobipolar
- Percepatan: 250 kSPS
- INL: ±0,4 LSB tipikal, ±1,5 LSB maksimum (±23 ppm atau FSR)
- Rentang dinamis: 93,8 dB
- SINAD: 92,5 dB pada 20 kHz
- THD: -100 dB pada 20 kHz
- Rentang input analog: 0 V sampai VREF dengan VREF hingga VDD
- Berbagai jenis referensi
- Sensor suhu internal (TEMP)
- Sequencer saluran, filter 1 kutub yang dapat dipilih, indikator sibuk
- Tidak ada penundaan pipa, arsitektur SAR
- Operasi daya tunggal 2,3 V sampai 5,5 V dengan antarmuka logika 1,8 V sampai 5,5 V
- Antarmuka serial yang kompatibel dengan SPI, MICROWIRE, QSPI, dan DSP
- Penghambatan daya: 3,5 mW pada 2,5 V/200 kSPS, 12,5 mW pada 5 V/250 kSPS
- Standby current: 50 nA
- Paket LFCSP 20 lead 4 mm × 4 mm
AplikasiDariAD7689
- Pemantauan sistem multi-saluran
- Peralatan bertenaga baterai
- Instrumen medis: EKG/EKG
- Komunikasi seluler: GPS
- Pemantauan saluran listrik
- Pengumpulan data
- Sistem pengumpulan data seismik
- Instrumen
- Kontrol proses
