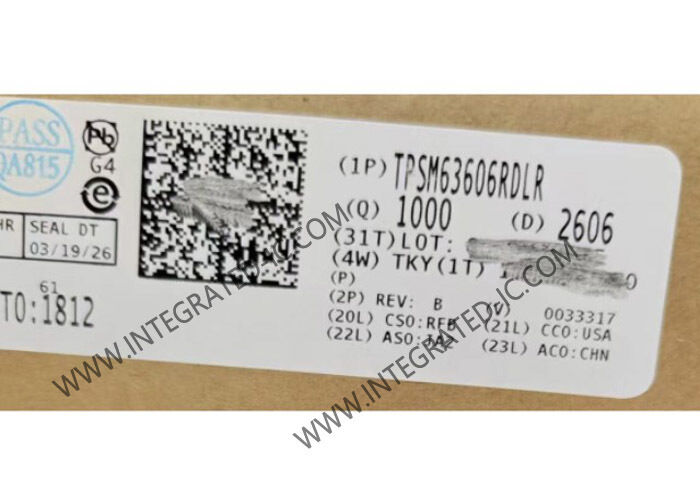

Modul Daya DC/DC Buck Sinkron Terintegrasi TPSM63606RDLR Berdensitas Tinggi 6A

Modul Catu Daya DC/DC Sinkron 6A Kepadatan Tinggi Chip Sirkuit Terpadu TPSM63606RDLR

Deskripsi
Berasal dari keluarga modul buck sinkron, TPSM63606 adalah solusi DC/DC 36-V, 6-A yang sangat terintegrasi yang menggabungkan MOSFET daya, induktor terlindung, dan pasif dalam paket QFN Enhanced HotRod™. Modul ini memiliki pin VIN dan VOUT yang terletak di sudut paket untuk penempatan kapasitor input dan output yang dioptimalkan. Empat bantalan termal yang lebih besar di bawah modul memungkinkan tata letak yang sederhana dan penanganan yang mudah dalam manufaktur.

Fitur
Mampu Keselamatan Fungsional
Dokumentasi tersedia untuk membantu desain sistem keselamatan fungsional
Modul buck sinkron 36-VIN, 6-AOUT serbaguna
MOSFET, induktor, dan pengontrol terintegrasi
Tegangan output yang dapat disesuaikan dari 1 V hingga 16 V
Paket yang di-overmold 5,0 mm × 5,5 mm × 4 mm
Rentang suhu sambungan –40°C hingga 125°C
Frekuensi dapat disesuaikan dari 200 kHz hingga 2,2 MHz
Kemampuan tegangan output negatif
Efisiensi sangat tinggi di seluruh rentang beban penuh
Efisiensi puncak 95%+
Opsi bias eksternal untuk efisiensi yang lebih baik
Arus diam shutdown 0,6 µA (tipikal)
Tanda EMI konduksi dan radiasi yang sangat rendah
Paket kebisingan rendah dengan jalur input ganda dan kapasitor terintegrasi mengurangi lonjakan sakelar
Modulasi spektrum menyebar (akhiran S)
Laju perubahan simpul sakelar yang dapat disesuaikan dengan resistor
Memenuhi emisi CISPR 11 dan 32 kelas B
Cocok untuk catu daya yang dapat diskalakan
Kompatibel pin dengan TPSM63604 (36 V, 4 A)
Fitur perlindungan inheren untuk desain yang kuat
Input enable presisi dan indikator PGOOD open-drain untuk pengurutan, kontrol, dan UVLO VIN
Perlindungan arus berlebih dan shutdown termal

Aplikasi
Pengujian dan pengukuran, kedirgantaraan dan pertahanan
Otomatisasi dan kontrol pabrik
Catu daya buck dan buck-boost terbalik

Tag Produk
TPSM63606RDLR,TPSM63606RDL,TPSM63606RD,TPSM63606R,TPSM63606

Jenis Produk Pasokan Lainnya
