UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver dengan Isolasi 5700Vrms dan 4A Source 6A Sink

UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver dengan Isolasi 5700Vrms dan 4A Source 6A Sink
UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver dengan Isolasi 5700Vrms dan 4A Source 6A Sink

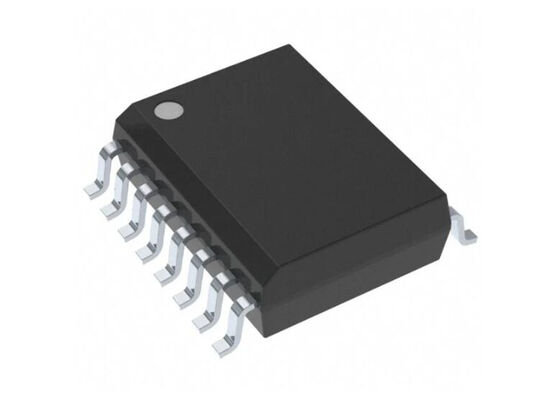

Gambar besar :  UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver dengan Isolasi 5700Vrms dan 4A Source 6A Sink

Detail produk:
Tempat asal: CN
Nama merek: Original Factory
Sertifikasi: Lead free / RoHS Compliant
Nomor model: UCC21520DWR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10
Harga: Contact for Sample
Kemasan rincian: SOIC-16
Waktu pengiriman: 5-8 hari kerja
Syarat-syarat pembayaran: T/T, L/C, Western Union
Menyediakan kemampuan: 10.000 Potongan per Hari
Kontak

UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver dengan Isolasi 5700Vrms dan 4A Source 6A Sink

Deskripsi
Nomor Bagian: UCC21520DWR Tegangan - Isolasi: 5700Vrms
Distorsi Lebar Pulsa (Maks): 6ns Saat Ini - Output Tinggi, Rendah: 4A, 6A
Tegangan - Pasokan Keluaran: Tegangan 6,5V~25V Suhu Operasional: -40°C ~ 125°C
Menyoroti:

Pengemudi Gerbang Isolasi 5700Vrms

,

Chip Sirkuit Terpadu Wastafel 6A Sumber 4A

,

Driver Terisolasi Saluran Ganda

Chip IC Penggerak Gerbang Terisolasi Ganda yang Diperkuat UCC21520 SOIC-16
Deskripsi Produk UCC21520

UCC21520 adalah penggerak gerbang ganda terisolasi dengan arus puncak 4A sumber dan 6A sink. Perangkat ini dirancang untuk menggerakkan MOSFET daya, IGBT, dan MOSFET SiC hingga 5MHz. Sisi input terisolasi dari dua penggerak output oleh penghalang isolasi yang diperkuat 5.7kVRMS, dengan kekebalan transien mode bersama (CMTI) minimum 125V/ns. Isolasi fungsional internal antara dua penggerak sisi sekunder memungkinkan tegangan kerja hingga 1500VDC.

SpesifikasiDariUCC21520
Kategori Produk Penggerak Gerbang Terisolasi Galvanis
Gaya Pemasangan SMD/SMT
Paket / Casing SOIC-16
Jumlah Saluran 2 Saluran
Tegangan Isolasi 5.7 kV
Suhu Operasi Minimum -40°C
Suhu Operasi Maksimum +125°C
Pd - Disipasi Daya 950 mW
Penundaan Propagasi - Maks 45 ns
Waktu Naik 6 ns
Waktu Jatuh 7 ns
Tipe Logika CMOS, TTL
Jumlah Penggerak 2 Penggerak
Jumlah Output 2 Output
Arus Pasokan Operasi 3.5 mA
Arus Output 6 A
FiturDariUCC21520
  • Rentang suhu sambungan -40 hingga +150°C
  • Parameter switching: penundaan propagasi tipikal 33ns, lebar pulsa minimum 20ns, distorsi lebar pulsa maksimum 6ns
  • Kekebalan transien mode bersama (CMTI) lebih besar dari 125V/ns
  • Kekebalan lonjakan hingga 10kV
  • Puncak sumber 4A, puncak sink 6A
  • Rentang VCCI input 3V hingga 18V untuk antarmuka dengan pengontrol digital dan analog
  • Pasokan penggerak output VDD hingga 25V dengan opsi UVLO VDD 5V dan 8V
  • Tumpang tindih dan waktu mati yang dapat diprogram
  • Penonaktifan cepat untuk pengurutan daya
AplikasiDariUCC21520
  • Pengisi daya baterai HEV dan BEV
  • Konverter terisolasi dalam catu daya DC-DC dan AC-DC
  • Infrastruktur server, telekomunikasi, TI, dan industri
  • Penggerak motor dan inverter surya DC-ke-AC
  • Pencahayaan LED
  • Pemanasan induktif
  • Catu daya tak terputus (UPS)
