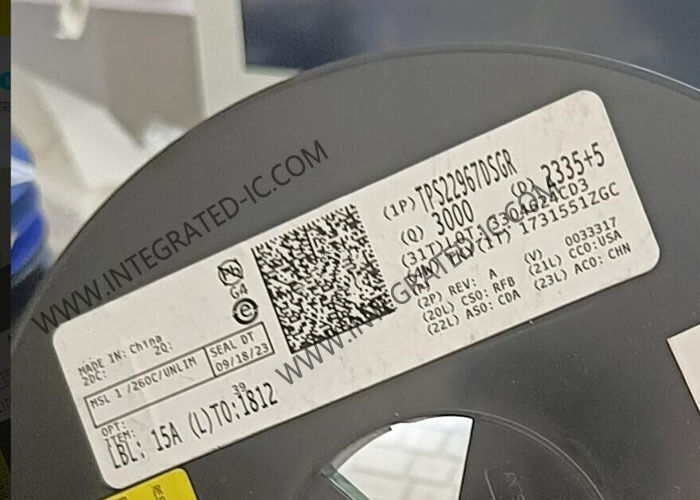

TPS22967DSGR Integrated Circuit Chip 5.5V 4A 22mΩ Ultra-Low Resistance Load Switch

Perangkat TPS22967 adalah saklar beban saluran tunggal yang kecil, ultra-rendah RON, dengan pengaktifan terkontrol. Perangkat ini berisi MOSFET saluran-N yang dapat beroperasi pada rentang tegangan input 0,8 V hingga 5,5 V dan dapat mendukung arus kontinu maksimum 4 A. Saklar dikontrol oleh input on/off (ON), yang dapat berinteraksi langsung dengan sinyal kontrol tegangan rendah. Pada TPS22967, resistor pulldown 225-Ω ditambahkan untuk pembuangan output yang cepat saat saklar dimatikan.

TPS22967 tersedia dalam paket WSON 8-pin 2-mm × 2-mm yang kecil dan hemat ruang (DSG) dengan bantalan termal terintegrasi yang memungkinkan disipasi daya tinggi. Perangkat ini dikarakterisasi untuk operasi pada rentang suhu udara bebas -40°C hingga 85°C.

• Saklar Beban Saluran Tunggal Terintegrasi
• Rentang Tegangan Input: 0,8 V hingga 5,5 V
• Resistansi RON Rendah
• RON = 22 mΩ pada VIN = 5 V (VBIAS = 5 V)
• RON = 22 mΩ pada VIN = 3,6 V (VBIAS = 5 V)
• RON = 22 mΩ pada VIN = 1,8 V (VBIAS = 5 V)
• Arus Saklar Kontinu Maksimum 4-A
• Arus Diam Rendah (50 µA)
• Ambang Batas Input Kontrol Rendah Memungkinkan Penggunaan Logika 1,2-V, 1,8-V, 2,5-V, dan 3,3-V
• Waktu Naik yang Dapat Dikonfigurasi
• Pembuangan Output Cepat (QOD)
• Paket WSON 8-Pin Dengan Bantalan Termal

• Ultrabook
• Notebook dan Netbook
• Tablet PC
• Elektronik Konsumen
• Set-Top Box dan Gateway Perumahan
• Sistem Telekomunikasi
• Solid-State Drive (SSD)
