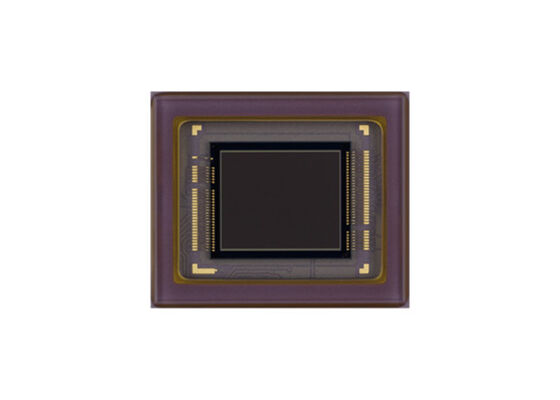

IMX515-AAQN Sensor IC Sensitivitas Tinggi Diagonal 6,43 mm CMOS Solid-State Image Sensor dengan Konsumsi Daya Rendah

IMX515 adalah sensor gambar solid-state tipe piksel aktif CMOS diagonal 6,4 mm (Tipe 1/2,8) dengan susunan piksel persegi dan 8,46 M piksel efektif. Chip ini beroperasi dengan catu daya tiga kali lipat analog 2,9 V, digital 1,1 V, dan antarmuka 1,8 V, serta memiliki konsumsi daya rendah. Sensitivitas tinggi, arus gelap rendah, dan tidak ada smear dicapai melalui adopsi filter mosaik warna primer R, G, dan B. Chip ini dilengkapi dengan rana elektronik dengan waktu integrasi muatan yang bervariasi.

• Titik tipe piksel aktif CMOS
• Sirkuit penyesuaian waktu, driver H/V, dan sirkuit komunikasi serial terpasang
• Frekuensi input: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Jumlah piksel perekaman yang direkomendasikan: 3840 (H) × 2160 (V) sekitar 8,29 M piksel
• Mode pembacaan: Mode pemindaian semua piksel, Mode binning garis 2/2 Horizontal/Vertikal, Mode pemotongan jendela, Mode pembacaan Normal/Terbalik arah Horizontal/Vertikal
• Tingkat pembacaan: Laju bingkai maksimum dalam mode pemindaian semua piksel: 12 bit: 52,2 frame/dtk, 10 bit: 61,6 frame/dtk
• Fungsi rentang dinamis tinggi (HDR): HDR paparan ganda, HDR tumpang tindih digital
• Fungsi sinkronisasi sensor
• Fungsi rana kecepatan variabel (resolusi satuan 1H)
• Fungsi CDS/PGA: 0 dB hingga 30 dB : Penguatan Analog 30 dB (langkah 0,3 dB), 30,3 dB hingga 72 dB : Penguatan Analog 30 dB + Penguatan Digital 0,3 dB hingga 42 dB (langkah 0,3 dB)
• Mendukung I/O: Output data serial CSI-2 (2 Jalur / 4 Jalur), output RAW10 / RAW12

• Kamera keamanan
• Kamera FA
• Kamera industri
