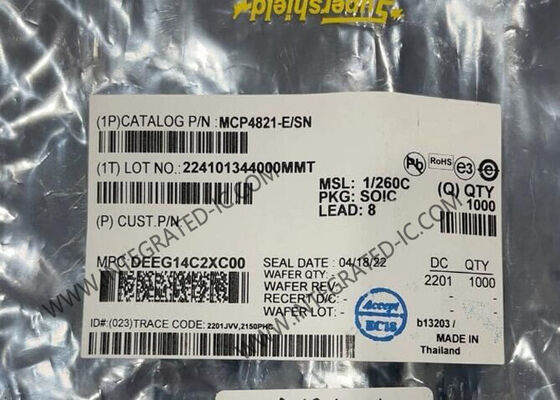

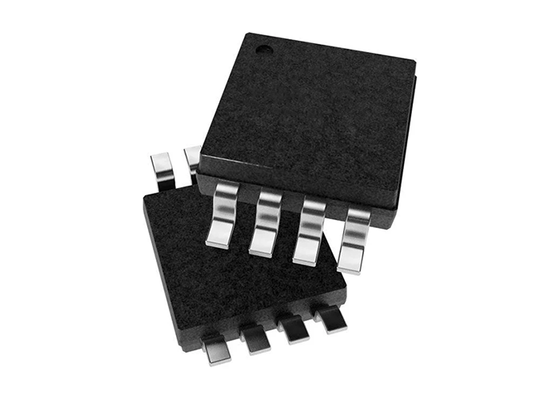

Chip Sirkuit Terpadu MCP4821-E/SN DAC Output Tunggal 12-Bit Dengan Antarmuka SPI
MCP4821 adalah konverter Digital-ke-Analog (DAC) 12-bit saluran tunggal dengan referensi tegangan internal. Perangkat ini menawarkan akurasi tinggi dan konsumsi daya rendah, serta tersedia dalam berbagai paket. Komunikasi dengan perangkat dicapai melalui antarmuka serial sederhana menggunakan protokol SPI.
Perangkat ini adalah bagian dari keluarga produk MCP4801/MCP4811/MCP4821, yang merupakan DAC saluran tunggal 8-bit/10-bit/12-bit dengan referensi tegangan internal (VREF). Perangkat ini memberikan akurasi yang sangat tinggi dan kinerja kebisingan rendah, serta cocok untuk aplikasi konsumen dan industri, seperti kontrol titik setel, penyesuaian offset, dan aplikasi kalibrasi sensor. Konsumsi daya rendah dan pilihan paket kecil membuat perangkat ini sangat menarik untuk banyak aplikasi portabel dan bertenaga baterai.
Spesifikasi MCP4821
| Parameter |
Nilai |
| Resolusi |
12 bit |
| Jumlah Saluran |
1 Saluran |
| Waktu Stabilisasi |
4,5 us |
| Tipe Output |
Buffer Tegangan |
| Tipe Antarmuka |
3-Wire, Microwire, SPI |
| Tegangan Pasokan Analog |
2,7 V hingga 5,5 V |
| Tegangan Pasokan Digital |
2,7 V hingga 5,5 V |
| Suhu Operasi Minimum |
-40°C |
| Suhu Operasi Maksimum |
+125°C |
| DNL - Differential Nonlinearity |
+/- 0,2 LSB |
| INL - Integral Nonlinearity |
+/- 2 LSB |
| Tegangan Pasokan - Maks |
5,5 V |
| Tegangan Pasokan - Min |
2,7 V |
| Berat Unit |
540 mg |
Fitur Utama MCP4821
- DAC Output Tegangan 12-Bit
- Output Rail-to-Rail
- Antarmuka SPI dengan Dukungan Clock 20 MHz
- Penguncian Simultan Output DAC dengan Pin LDAC
- Waktu Stabilisasi Cepat 4,5 µs
- Gain Output Unity atau 2x yang Dapat Dipilih
- Referensi Tegangan Internal 2,048V
- Koefisien Suhu VREF 50 ppm/°C
- Operasi Pasokan Tunggal 2,7V hingga 5,5V
- Rentang Suhu Diperluas: -40°C hingga +125°C
Aplikasi MCP4821
- Penyesuaian Titik Setel atau Offset
- Kalibrasi Sensor
- Referensi Tegangan yang Dapat Dipilih Presisi
- Instrumentasi Portabel (Bertenaga Baterai)
- Kalibrasi Perangkat Komunikasi Optik
