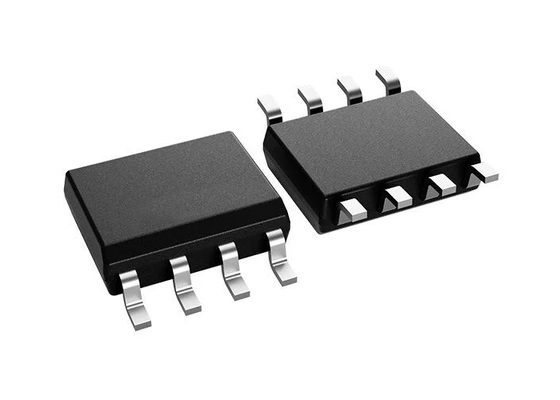

TLIN1029DRQ1 Integrated Circuit Chip LIN Transceiver dengan 20kbps Data Rate 4V ~ 36V Supply Voltage dan Kualifikasi AEC-Q100

TLIN1029 adalah transceiver lapisan fisik jaringan interkoneksi lokal (LIN) dengan fitur bangun dan perlindungan terintegrasi, kompatibel dengan LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A dan standar ISO/DIS 17987-4.2. LIN adalah bus bidirectional kabel tunggal yang biasanya digunakan untuk jaringan di dalam kendaraan menggunakan kecepatan data hingga 20 kbps.TLIN1029 dirancang untuk mendukung aplikasi 12-V dengan tegangan operasi yang lebih luas dan perlindungan bus kesalahan tambahan.

• AEC-Q100 Berkualifikasi untuk aplikasi otomotif
• Kelas suhu 1: -40°C sampai 125°C TA
• Tingkat sertifikasi perangkat HBM: ±8 kV
• Tingkat sertifikasi CDM perangkat: ±1,5 kV
• Kompatibel dengan LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A dan ISO/DIS 17987-4.2
• Sesuai dengan praktik yang direkomendasikan untuk SAE J2602 LIN
• Mendukung ISO 9141 (K-line)
• Mendukung aplikasi 12 V
• Tingkat transmisi data LIN hingga 20-kbps
• Kisaran kerja yang luas: 4-V hingga 36-V Tegangan pasokan
• Perlindungan kesalahan bus LIN ± 45-V
• Mode tidur: konsumsi arus yang sangat rendah memungkinkan acara bangun dari bus LIN atau bangun lokal melalui EN
• Daya ke atas dan ke bawah operasi bebas gangguan
• Fitur perlindungan: Di bawah perlindungan tegangan pada VSUP, TXD Dominant time-out protection (DTO), Thermal shutdown protection
• Node tanpa daya atau ground disconnection failsafe pada tingkat sistem
• Tersedia dalam paket SOIC (8) dan VSON (8) tanpa timbal untuk peningkatan kemampuan inspeksi optik otomatis (AOI)

• Elektronika tubuh dan pencahayaan
• Infotainment dan cluster
• Kendaraan listrik hibrida dan sistem powertrain
• Keamanan pasif
• Peralatan
