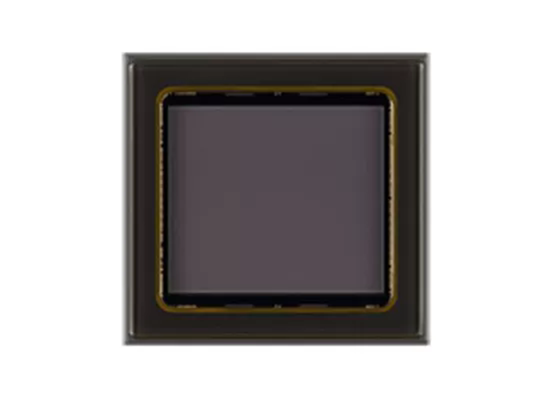

Sensor IC IMX304LLR Diagonal 17.6mm CMOS Solid-State Image Sensor dengan Global Shutter dan 12.37 M Piksel Efektif

IMX304 adalah sensor gambar solid-state tipe piksel aktif CMOS diagonal 17,6 mm (Tipe 1,1) yang menampilkan susunan piksel persegi dengan 12,37 M piksel efektif. Chip ini menggabungkan global shutter dengan waktu integrasi muatan variabel dan beroperasi dengan catu daya tiga kali lipat analog 3,3 V, digital 1,2 V, dan antarmuka 1,8 V, menghasilkan konsumsi daya rendah. Sensor ini mencapai sensitivitas tinggi, arus gelap rendah, dan karakteristik PLS yang sangat baik.

• Teknologi tipe piksel aktif CMOS
• Sirkuit penyesuaian waktu, driver H/V, dan sirkuit komunikasi serial terpasang
• Fungsi global shutter
• Frekuensi input: 37,125 MHz / 74,25 MHz / 54 MHz
• Piksel perekaman yang direkomendasikan: 4096 (H) × 3000 (V) sekitar 12,29 M piksel
• Berbagai mode pembacaan: Mode pemindaian semua piksel, Mode subsampling 1/2 Vertikal/Horizontal, Mode ROI, Mode pembacaan terbalik/normal Vertikal/Horizontal
• Laju bingkai maksimum dalam mode pemindaian semua piksel: 12 bit: 23,4 bingkai/dtk
• Konverter A/D 12-bit dengan fungsi CDS/PGA
• Penguatan Analog: 0 dB hingga 24 dB (langkah 0,1 dB)
• Penguatan Digital: 24,1 dB hingga 48 dB (langkah 0,1 dB)
• Antarmuka I/O: LVDS tegangan rendah (150 mVp-p) serial (sakelar 4 ch / 8 ch) output DDR
• Nomor F lensa yang direkomendasikan: 2,8 atau lebih (Sisi Dekat)
• Jarak pupil keluar yang direkomendasikan: -100 mm hingga -∞

• Kamera FA
• Kamera ITS
