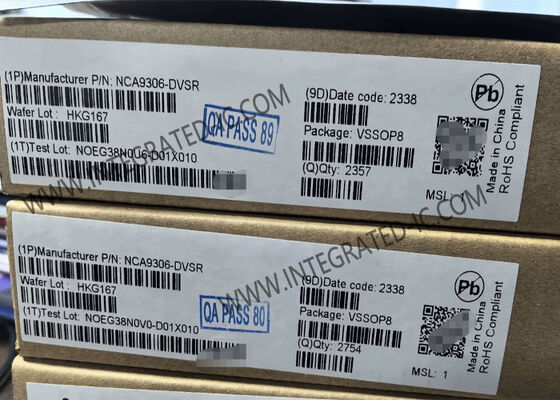

NCA9306-DVSR Integrated Circuit Chip 2-Bit Bidirectional I2C Bus Voltage-Level Translator dengan 100 MHz Translation dan 5 V Toleran I/O

NCA9306 adalah translator tingkat multi-voltage I2C dan SMBus bidirectional 2 saluran dengan input pin enable (EN).95 V dan 5 V tanpa penggunaan pin arahPerangkat ini mendukung translasi hingga 100 MHz ke atas dan > 100 MHz ke bawah pada beban kapasitif ≤ 30 pF. Tidak perlu pin arah, yang meminimalkan upaya sistem.

NCA9306 mendukung pin I/O toleransi 5 V untuk mendukung operasi sinyal mode campuran.Kemampuan untuk mengatur tingkat translasi tegangan yang berbeda pada setiap saluran membuat perangkat sangat fleksibel dan cocok untuk berbagai aplikasi.

• Translator tegangan bidirectional 2 saluran untuk jalur SDA dan SCL dalam aplikasi bus I2C modus campuran
• Open-drain I2C-bus I/O port (SCLA, SDAA, SCLB dan SDAB)
• Memberikan translasi tegangan bidirectional tanpa pin arah
• SCLA impedansi tinggi, SDAA, SCLB dan SDAB untuk EN = LOW
• Translasi ke atas: < 100 MHz; CL = 30 pF, < 40 MHz; CL = 50 pF
• Translasi ke bawah: > 100 MHz; CL = 30 pF, < 40 MHz; CL = 50 pF
• Kemampuan penyisipan panas
• Konversi tingkat tegangan bidirectional antara kombinasi tegangan ganda
• Arus siaga rendah
• Pin I/O bus I2C dengan toleransi 5 V untuk mendukung operasi sinyal mode campuran
• RON rendah memberikan lebih sedikit distorsi sinyal
• Kekuatan penguncian melebihi 100 mA per JESD78 kelas II tingkat A
• Kisaran suhu operasi: -40 °C sampai +125 °C

• I2C, SMBus, PMBus, MDIO, UART, SDIO kecepatan rendah, GPIO, dan antarmuka dua sinyal lainnya
• Server
• Router (peralatan switching telekomunikasi)
• Komputer Pribadi
• Otomatisasi Industri
