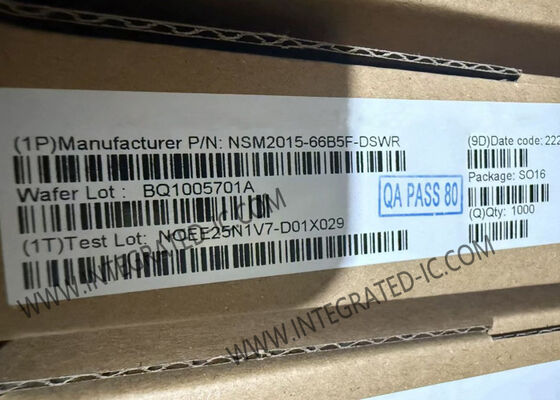

NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC dengan Penginderaan Arus 66A, Penolakan Medan Mode Umum, dan Bandwidth 320kHz

NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC dengan Penginderaan Arus 66A, Penolakan Medan Mode Umum, dan Bandwidth 320kHz
NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC dengan Penginderaan Arus 66A, Penolakan Medan Mode Umum, dan Bandwidth 320kHz

Gambar besar :  NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC dengan Penginderaan Arus 66A, Penolakan Medan Mode Umum, dan Bandwidth 320kHz

Detail produk:
Tempat asal: CN
Nama merek: Original Factory
Sertifikasi: Lead free / RoHS Compliant
Nomor model: NSM2015-66B5F-DSWR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10
Harga: Contact for Sample
Kemasan rincian: SOIC-16
Waktu pengiriman: 5-8 hari kerja
Syarat-syarat pembayaran: T/T, L/C, Western Union
Menyediakan kemampuan: 10.000 Potongan per Hari
Kontak

NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC dengan Penginderaan Arus 66A, Penolakan Medan Mode Umum, dan Bandwidth 320kHz

Deskripsi
Nomor Bagian: NSM2015-66B5F-DSWR Jenis Sensor: Efek Aula
Saat ini - Penginderaan: 66a Kepekaan: 30,3mV/A
Frekuensi: DC ~ 320kHz Tegangan - Pasokan: 4.5V ~ 5.5V
Menyoroti:

IC Sensor Penginderaan Arus 66A

,

IC Sensor Arus Berbasis Efek Hall Penolakan Medan Mode Umum

,

Sensor Arus Terintegrasi Bandwidth 320kHz

Sensor IC Hall-Effect Berbasis Sensor Arus IC Dengan Penolakan Medan Mode Umum NSM2015
Tinjauan Produk NSM2015

NSM2015 adalah sensor arus jalur terintegrasi yang menampilkan resistansi on yang sangat rendah sebesar 0,85mΩ, secara signifikan mengurangi kehilangan panas pada chip. Sensor mendeteksi medan magnet yang dihasilkan oleh arus Busbar yang mengalir di bawah chip untuk mengukur arus secara tidak langsung. Dibandingkan dengan metode pengambilan sampel arus Shunt+ op-amp terisolasi tradisional, NSM2015 menghilangkan kebutuhan akan catu daya sisi primer dan menawarkan desain tata letak yang disederhanakan dan nyaman.

Spesifikasi Dari NSM2015
Parameter Nilai
Untuk Mengukur AC/DC
Jenis Sensor Efek Hall
Pengukuran Arus 66A
Jumlah Saluran 1
Keluaran Tetap, Tegangan
Sensitivitas 30,3mV/A
Frekuensi DC~320kHz
Linearitas ±0,2%
Akurasi ±2%
Catu Daya Tegangan 4,5V~5,5V
Waktu Respons 1,5µs
Catu Daya Arus (Maks) 12mA
Suhu Operasi -40°C~125°C
Polarisasi Dua Arah
Tipe Pemasangan Pemasangan Permukaan
Paket / Casing 16-SOIC (Lebar 0,295", 7,50mm)
Paket Perangkat Pemasok 16-SOIC
Fitur Utama Dari NSM2015
  • Bandwidth tinggi dan waktu respons cepat (bandwidth 320kHz, waktu respons 1,5µs)
  • Pengukuran arus presisi tinggi
  • Set Hall diferensial memberikan kekebalan terhadap medan liar
  • Tingkat isolasi tinggi memenuhi standar UL
  • Tegangan Kerja untuk Isolasi Dasar (VWVBI): 1550Vpk / 1097Vrms
  • Tegangan isolasi tahan (VISO): 5000Vrms
  • Tegangan isolasi lonjakan maksimum (VIOSM): 10kV
  • Arus lonjakan maksimum (Isurge): 13kA
  • CMTI > 100V/ns
  • Kepatuhan CTI(I)
  • Jarak rambat/Jarak bebas: 8mm
  • Perlindungan Arus Lebih Kegagalan
  • Teknologi 'Spin Current' inovatif NOVOSENSE untuk penyimpangan suhu offset minimal
  • Keluaran tetap dengan Vref
  • Suhu operasi: -40°C ~ 125°C
  • Resistansi internal primer: 0,85mΩ
  • Paket SOIC16 badan lebar
Aplikasi Dari NSM2015
  • Sistem Tenaga Surya
  • Catu Daya Industri
  • Kontrol Motor
  • OBC/DCDC/Pemanas PTC
  • Tumpukan Pengisian Daya
