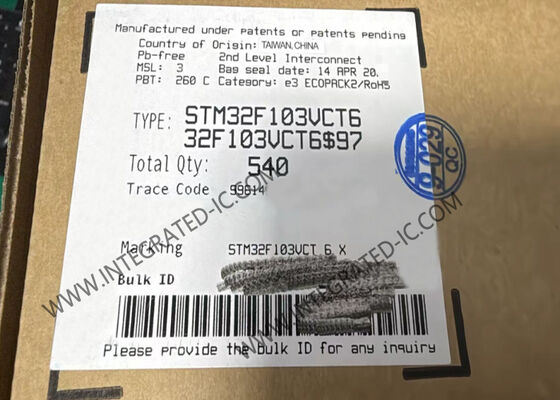

Mikrokontroler STM32F103VCT6 32-Bit dengan Inti ARM Cortex-M3 72MHz dan Memori Flash 256KB

STM32F103 adalah mikrokontroler berkinerja tinggi yang didasarkan pada inti RISC 32-bit ARM® Cortex®-M3, beroperasi pada 72 MHz. Perangkat ini memiliki memori tertanam berkecepatan tinggi (hingga 512 Kbyte flash dan hingga 64 Kbyte SRAM) dan terhubung ke berbagai I/O dan periferal yang ditingkatkan melalui dua bus APB.

STM32F103 memiliki tiga ADC 12-bit, empat timer 16-bit tujuan umum dan dua timer PWM, dan juga menyediakan antarmuka komunikasi standar dan canggih: hingga dua I²C, tiga SPI, dua I²S, satu SDIO, lima USART, satu USB, dan satu CAN.

• Inti: CPU ARM® 32-bit Cortex®-M3
• Frekuensi maksimum 72 MHz, kinerja 1.25 DMIPS/MHz (Dhrystone 2.1) pada akses memori keadaan 0 tunggu
• Perkalian siklus tunggal dan pembagian perangkat keras
• Memori: 256 hingga 512 Kbyte memori Flash, hingga 64 Kbyte SRAM
• Pengontrol memori statis fleksibel dengan 4 Chip Select. Mendukung memori Compact Flash, SRAM, PSRAM, NOR, dan NAND
• Antarmuka paralel LCD, mode 8080/6800
• Manajemen jam, reset, dan suplai: suplai aplikasi 2.0 hingga 3.6 V dan I/O
• POR, PDR, dan detektor tegangan yang dapat diprogram (PVD)
• Osilator kristal 4 hingga 16 MHz
• RC internal 8 MHz yang di-trim pabrik
• RC internal 40 kHz dengan kalibrasi
• Osilator 32 kHz untuk RTC dengan kalibrasi
• Daya rendah: mode Sleep, Stop, dan Standby
• Suplai VBAT untuk RTC dan register cadangan
• 3 × konverter A/D 12-bit, 1 μs (hingga 21 saluran)
• Rentang konversi: 0 hingga 3.6 V
• Kemampuan triple-sample dan hold
• Sensor suhu
• 2 × konverter D/A 12-bit
• DMA: pengontrol DMA 12 saluran
• Periferal yang didukung: timer, ADC, DAC, SDIO, I2S, SPI, I2C, dan USART
• Mode debug: antarmuka Serial wire debug (SWD) & JTAG
• Cortex®-M3 Embedded Trace Macrocell™
• Hingga 112 port I/O cepat: 51/80/112 I/O, semuanya dapat dipetakan pada 16 vektor interupsi eksternal dan hampir semuanya toleran terhadap 5 V
• Hingga 11 timer
• Hingga empat timer 16-bit, masing-masing dengan hingga 4 input IC/OC/PWM atau pencacah pulsa dan encoder kuadratur (inkremental)
• 2 × timer PWM kontrol motor 16-bit dengan generasi dead-time dan stop darurat
• 2 × timer watchdog (Independen dan Window)
• Timer SysTick: pencacah mundur 24-bit
• 2 × timer dasar 16-bit untuk menggerakkan DAC
• Hingga 13 antarmuka komunikasi
• Hingga 2 × antarmuka I2C (SMBus/PMBus)
• Hingga 5 USART (antarmuka ISO 7816, LIN, kemampuan IrDA, kontrol modem)
• Hingga 3 SPI (18 Mbit/s), 2 dengan antarmuka I2S yang dimultipleks
• Antarmuka CAN (2.0B Aktif)
• Antarmuka kecepatan penuh USB 2.0
• Antarmuka SDIO
