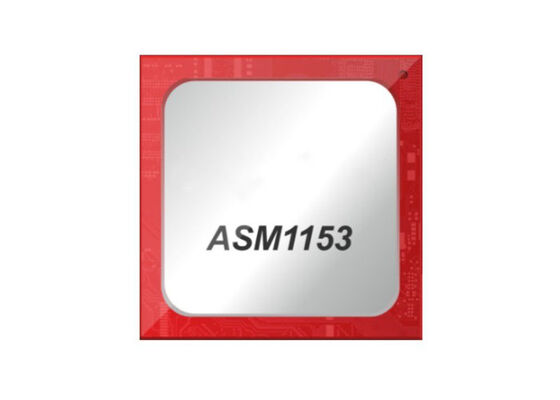

ASM1153 Integrated Circuit Chip USB3.0 ke SATA Bridge Controller dengan Perangkat 5G SATA dalam Paket QFN-48L

ASM1153 adalah solusi chip tunggal yang menghubungkan antarmuka host USB3.2 Gen1 ke Serial SATA dengan USB3 SuperSpeed yang sangat terintegrasi.0, High Speed USB2.0 dan SATA1.5/3.0 Gbps PHYs. Chip ini menawarkan kompatibilitas yang sangat baik dengan host USB3.0 dan perangkat SATA sambil menggunakan teknologi proses canggih untuk mengoptimalkan konsumsi daya.Ini pin-to-pin mundur kompatibel dengan ASM1053 yang ada.

ASM1153 mengintegrasikan mikroprosesor 8-bit dan RAM tertanam, memberikan solusi mutakhir untuk pasar perlengkapan perangkat USB ke SATA,memungkinkan pelanggan untuk dengan mudah meningkatkan kinerja perangkat penyimpanan mereka.

• Sesuai dengan USB3.0 Spesifikasi Revisi 1.0
• Sesuai dengan USB Specification Revision 2.0
• Mendukung USB Super-Speed, High-Speed dan Full-Speed Operasi
• Dukungan Kelas Penyimpanan Massal, Spesifikasi Pengangkutan Bebas Hanya Revisi 1.3
• Mendukung USB Attached SCSI Protocol Specification Revision 1.0
• Sesuai dengan Serial ATA Specification Revision 2.6
• Serial ATA bus hingga 3Gbps Bandwidth sinyal
• Dukungan Spread Spectrum Control dari antarmuka USB3.0 dan SATA untuk meningkatkan kinerja EMI
• Dukungan ATA/ATAPI Paket Set Perintah
• Mendukung ATA/ATAPI LBA48 mode penyampaian
• Mikroprosesor 8-bit terintegrasi dengan RAM dan ROM program tertanam
• Dukungan SPI NVRAM untuk Vendor Spesifik Aplikasi Pengontrol perangkat USB
• Mendukung multi-GPIO pin
• Mendukung PWM yang dapat diprogram
• Mendukung 20/25/30MHz dengan mode kristal eksternal atau 30MHz dengan mode input Jam melalui tali
• Terintegrasi dua regulator tegangan internal untuk IO daya dan inti
• HBM ESD 2KV dan MM ESD 200V
• Paket Hijau 6X6 QFN 48L (bebas dari Pb)
